SemiPlan & Aplanat Microscope-Objectiv (160mm)

Plan Microscope-Objectiv (Infinity)

Stereo-Mikroscop Objectiv

Phasencontrast upgrade

(mikrz-obj-zeiss)

Nomele Photo Description Pret (Euro)
Z-plan04x
Z-plan04x
Zeiss Plan objective lens (4x, infinity) with standard thread  (mikr-obj-z04-zs) 219,- Bevásárlókocsi
Z-plan10x
Z-plan10x
Zeiss Plan objective lens (10x, infinity) with standard thread  (mikr-obj-z10-zs) 241,- Bevásárlókocsi
Z-plan20x
Z-plan20x
Zeiss Plan objective lens (20x, infinity) with standard thread  (mikr-obj-z20-zs) 264,- Bevásárlókocsi
Z-plan40x
Z-plan40x
Zeiss Plan objective lens (40x, infinity) with standard thread  (mikr-obj-z40-zs) 279,- Bevásárlókocsi
Z-plan100dry
Z-plan100dry
Zeiss Plan-Achromat objective lens (100x, dry, N.A.=0.8, infinity) with standard thread  (mikr-obj-z98-zs) 461,- Bevásárlókocsi
Z-plan100x
Z-plan100x
Zeiss Plan-Achromat objective lens (100x, infinity) with standard thread  (mikr-obj-z99-zs) 432,- Bevásárlókocsi



(mikrz-vorsatz-btc)
 Foto                      Information

Diese Vorsatzlinsen werden vor der Mikroskopobjektiv geschraubt. Die sind mit der meisten Stereomikroskope kompatibel, auch zur namenhaften Fremdfabrikaten, .
Bitte beachten Sie aber, dass die Vorsatzlinsen allgemein auch den Arbeitsabstand beeinflussen: der 0,5x Reduktor erhöht sowohl den Arbeitsabstand als auch das Sehfeld, die 2x Vorsatzlinse verringert beides.
Unter Umständen kann es passieren, dass das Stereomikroskop zu weit entfernt, oder zu nah zur beobachtenden Probe steht. Bei der Mikroskopen STM5, STM6 und STM8 müssen wir dafür die Höheneinstellung ummontieren. Bei der STM7, INDc2 und INDc3 Serien reicht nur das vertikales Grobtrieb zu verstellen.

Nomele Photo Description Pret (Euro)
StereoB-05
StereoB-05
Converter lens with 0.5 magnification for STM5/6/7/8 and IND-C2/3 microscopes (working distance 165mm).  (mikr-obj-b05-ph) 59,- Bevásárlókocsi
StereoB-20
StereoB-20
Converter lens with 2,0 magnification for STM5/6/7/8 and IND-C2/3 microscopes. Working distance is 30mm.  (mikr-obj-b20-sf) 59,- Bevásárlókocsi
StereoB-03
StereoB-03
Converter lens with 0.3 magnification for STM5/6/7/8 and IND-C2/3 microscopes (working distance 287mm).  (mikr-obj-b03-ph) 119,- Bevásárlókocsi




Foto

Information

(mikrz-vorsatz-ind1)

Mit dieser kleinen Vorsatzlinse kann die Vergrößerungsbereich des INDc1z oder INDc1d industriellen Mikroskopes angepasst werden. Mit der 0,5x Vorsatzlinse wird die Vergrößerung halbiert, dafür sowohl das Sehfeld, als auch der Arbeitsabstand aber verdoppelt.
Mit der 1,5x und 2,0x Vorsatzlinsen erhöhen wir die Vergrößerung auf 1,5 bzw. 2,0-fach, und dementsprechend senk der Arbeitsabstand bzw. erreichbares Sehfeld.

Die Vorsatzlinsen lassen sich schnell und unkompliziert miteinander austauschen. (das original Mikroskop wird standardmässig mit einem 1x Vorsatzlinse geliefert - achten wir darauf beim Vorsatzlinsentausch diese nicht zu verlieren!).


Die tatsächlich gemessene Werte, wie Arbeitsabstände, visuell. Sehfeld und LCD Bildbreite (bei min. und max. zoom) sind wie folgt:
mit 2x Vorsatzlinse = 47mm / 1.7-12mm / 1.1-7.0mm
mit 1.5x Vorsatzlinse = 63mm / 2.5-16.5mm / 1.4-9.5mm
standard 1x Vorsatzlinse = 98mm / 3.8-25.2mm / 2.1-14.5mm
mit 0.5x Vorsatzlinse = 162mm / 8.4-55mm / 4.8-32mm

Nomele Photo Description Pret (Euro)
StereoB-05ind1
StereoB-05ind1
Converter lens with 0,5x magnification for INDc1d and INDc1t microscopes  (mikr-obj-ind-05) 73,- Bevásárlókocsi
StereoB-15ind1
StereoB-15ind1
Converter lens with 1,5x magnification for INDc1d and INDc1t microscopes  (mikr-obj-ind-15) 73,- Bevásárlókocsi
StereoB-20ind1
StereoB-20ind1
Converter lens with 2,0 magnification for INDc1d and INDc1t microscopes  (mikr-obj-ind-20) 73,- Bevásárlókocsi



(mikrz-phc-160)

Die Phasenkontarst-Verfahrung benötigt besonders präzise Einstellung: nicht nur das Objektiv und das Diaphragma muss exakt an der opischen Achse platziert werden, besonders wichtig auch die Höheneinstellung des Kondensors.
Das Mikroskop, welche mit Phasenkontrast nachgerüstet wird, MUSS deshalb unbedingt eine austauschbare und voll justierbare (vertikal und horizontal) Kondensorhalterung haben!


Für 160mm Systeme (DIN Finity System) bieten wir die Phasenkontrast set in 3 verschiedene Ausführungen an:

10x und 40x Vergrößerung: Hier wird statt einen Schieber, zwei kleine Einsteck-Diaphragmen von unten ins Kondensor gesteckt. Die zwei PLAN-Phasenkontrast Objektive haben 10x und 40x Vergrößerungen. Zum Set gehört auch ein C.T. Justier-Teleskop, sowie einen grünen Farbfilter für höheren Kontrast. Dank der sehr leichten Bauweise, kann diese Phasenkontrast-Lösung bereits zur kleineren Mikroskopen adaptiert werden. (siehe Foto oben)

Nur 40x Vergrößerung: Diese Sparlösung besteht nur aus einem 40x PLAN-Phasenkontrast Objektiv und einem Schieber, welcher sich ins Kondensor reinschieben lässt. Es gehört zum Set auch eine CT-Teleskop um die optische Elemente genau justieren zu können. Vorteilhaft ist die Möglichkeit um Phasenkontrast und Hellfeld schnell hin- und her wechseln zu können. (siehe Foto links)

Das 4-er Set hat 10x, 20x, 40x und 100x PLAN Phasenkontrast Objektive, sowie ein Diaphragma-Revolver, welche rotiert werden kann. Damit lässt sichj schnell zwischen die verschiedene Vergrößerungen in der Phasenkontrast-Verfahrung und Hellfeld wechseln. (siehe Foto unten)
Man muss unbedingt erwähnen, dass das Phasenkontrast-Diaphragm-Revolver relativ schwer ist, deshalb für kleinere Mikroskope empfehlen dieses Zubehör nicht (Platz- und Stabilitatsgründen!).
Auch die 100x Phasenkontrast-Beobachtung braucht sehr viel Licht, wozu die preiswertere Mikroskope mit meistens 20W Halogen Beleuchtung nicht gewappnet sind.


Alle Kondensoren haben den standard 34mm Durchmesser. Die Kondensor Höheneinstellung muss möglicherweise umgestellt werden (Endpositions-Schraube neu positionieren oder sogar ganz entfernen - es ist Modellabhängig)

Nomele Photo Description Pret (Euro)
Plan40PH
Plan40PH
Phase-contrast objective lens (Plan40ph), phase contrast condensor and diaphragma slider for LBA and BIM Series  (mikr-con-40ph-ph) 299,- Bevásárlókocsi
Phasenset
Phasenset
Phase contrast sett (5-hole condensor with 4-hole diaphragma disk, with CT10 eyepiece and 4 pieces phase-contrast plan eyepieces)  (mikr-con-phas-ph) 679,- Bevásárlókocsi
Plan1040PH
Plan1040PH
Phase-contrast objective set (Plan10Ph and Plan40ph), phase contrast condensor with 2 diaphragmas and adjustment-telescope for BIM135/136/312/313 and compatible Microscopes  (mikr-con-1040-ph) 399,- Bevásárlókocsi



(mikrz-phc-zs)

Nomele Photo Description Pret (Euro)
Z-plan10xPh
Z-plan10xPh
Zeiss Plan-PH objective lens (10x, infinity) with standard thread  (mikr-oph-z10-zs) 300,- Bevásárlókocsi
Z-plan20xPh
Z-plan20xPh
Zeiss Plan-PH objective lens (20x, infinity) with standard thread  (mikr-oph-z20-zs) 330,- Bevásárlókocsi
Z-plan40xPh
Z-plan40xPh
Zeiss Plan-PH objective lens (40x, infinity) with standard thread  (mikr-oph-z40-zs) 359,- Bevásárlókocsi
Z-plan100xPh
Z-plan100xPh
Zeiss Plan-PH objective lens (100x, infinity) with standard thread  (mikr-oph-z99-zs) 477,- Bevásárlókocsi
ZPrPh1
ZPrPh1
  (mikr-sch-ph1-zs) 99,- Bevásárlókocsi
ZPrPh2
ZPrPh2
  (mikr-sch-ph2-zs) 99,- Bevásárlókocsi
ZPrPh3
ZPrPh3
  (mikr-sch-ph3-zs) 99,- Bevásárlókocsi
ZPrPhc
ZPrPhc
  (mikr-sch-phc-zs) 159,- Bevásárlókocsi



SemiPlan & Aplanat Microscope-Objectiv (160mm)

(mikrz-obj-btc)
 Foto

Wichtiger als die Gesamtvergrößerung ist die numerische Apertur eines Objektivs, das ist ein Zahlenwert zwischen etwa 0,07 und 1,30. Je größer diese n. A. ist, um so kleinere und feinere Details kann das Mikroskop sichtbar machen (auflösen). Jedes Objektiv muß auf seiner Fassung vom Hersteller mit seiner Eigenvergrößerung und numerischer Apertur gekennzeichnet sein, jedes Okular mit der Vergrößerung. Fehlen diese Angaben, dann handelt es sich zumeist um ein Objektiv von ungenügender Leistung oder um Teile eines Spielzeugmikroskops.
Folgende Aperturwerte sollten Objektive der Standardleistungsklasse erreichen:
4fach: 0,07
10fach: 0,22 bis 0,30
40fach: 0,65
100fach: 1,25.

Normale, achromatische Objektive (auf 160 mm oder 195 mm Tubuslänge korrigiert) haben eine leicht gewölbte Fokusebene. Deshalb können bei preiswerteren Mikroskopen Bildmitte und Bildrand nicht gleichzeitig scharf gestellt werden. Beim Bewegen des Objektes können diese Abbildungsfehler am leichtesten beobachtet werden: Es scheint so, als würde sich das Medium über eine Kugeloberfläche bewegen. Stundenlanges Arbeiten mit einer derartigen Optik kann schnell Kopfschmerzen verursachen.
Semiplan-Objektive (Gewöhnliche Verkürzungen sind: SP, EP, EA u.v.a.) haben dagegen eine beinahe plane Brennebene, die Abbildungsleistung bleibt fast bis zum Bildrand hin scharf. Die Arbeit mit Semiplan-Objektiven ist viel entspannter. Man kann auch kleinere Details wahrnehmen, die einem mit weniger hochwertigen Objektiven leicht entgehen würden.
Plan-Objektive sind der Maßstab für viele Beobachtungen, um auch die subtilsten Details sehen zu können. Auch Phasenkontrast-Objektive basieren auf den Plan-Objektivmodellen. Hier ist die Bildebene völlig plan. Zur Fotografie mit DSLR-Kameras ist meistens keine weitere Zwischenoptik nötig.

Natürlich gibt es noch bessere Mikroskop-Objektive, die neben einem ebenen Bildfeld auch eine apochromatische Farbfehlerkorrektur bieten. Eine Sonderbestellung von Plan-Apochromat-Objektiven (empfohlen: Zeiss, auf Unendlich korrigiert) ist jederzeit möglich. Fragen Sie uns einfach.

l

Nomele Photo Description Pret (Euro)
Splan2x
Splan2x
Semiplan objective lens (2.5x, 160mm) with standard thread  (mikr-obj-s02-la) 69,- Bevásárlókocsi
Splan4x
Splan4x
Semiplan objective lens (4x, 160mm) with standard thread  (mikr-obj-s04-ph) 39,- Bevásárlókocsi
Splan10x
Splan10x
Semiplan objective lens (10x, 160mm) with standard thread  (mikr-obj-s10-ph) 45,- Bevásárlókocsi
Splan40x
Splan40x
Semiplan objective lens (40x, 160mm) with standard thread  (mikr-obj-s40-ph) 49,- Bevásárlókocsi
Splan100x
Splan100x
Semiplan objective lens (100x, 160mm) with standard thread  (mikr-obj-s99-ph) 59,- Bevásárlókocsi
Aplan2x
Aplan2x
Planobjective lens (2,5x, 160mm) with standard thread  (mikr-obj-a02-la) 139,- Bevásárlókocsi
Aplan4x
Aplan4x
Planobjective lens (4x, 160mm) with standard thread  (mikr-obj-a04-ph) 79,- Bevásárlókocsi
Aplan10x
Aplan10x
Planobjective lens (10x, 160mm) with standard thread  (mikr-obj-a10-ph) 99,- Bevásárlókocsi
Aplan40x
Aplan40x
Planobjective lens (40x, 160mm) with standard thread  (mikr-obj-a40-ph) 139,- Bevásárlókocsi
Aplan60x
Aplan60x
Planobjective lens (60x, 160mm) with standard thread  (mikr-obj-a60-ph) 159,- Bevásárlókocsi
Aplan100x
Aplan100x
Planobjective lens (100x, 160mm) with standard thread  (mikr-obj-a99-ph) 169,- Bevásárlókocsi
Aplan100x-iris
Aplan100x-iris
Plan objektiv (100x) with Iris diaphragm for dark field microscopy  (mikr-liv-irs-ph) 285,- Bevásárlókocsi
Aplanat
Aplanat
Planobjective lens kit (160mm: 4x, 10x, 40x and 100x) with standard thread  (mikr-obj-apl-ph) 499,- Bevásárlókocsi

Foto

Plan Microscope-Objectiv (Infinity)

(mikrz-obj-lac)

Infinity Plan-Objektive können nur zu Infinity Systeme verwendet werden.

l

Nomele Photo Description Pret (Euro)
I-plan4x
I-plan4x
Planobjective lens (4x, infinity) with standard thread  (mikr-obj-i04-la) 125,- Bevásárlókocsi
I-plan10x
I-plan10x
Planobjective lens (10x, infinity) with standard thread  (mikr-obj-i10-la) 139,- Bevásárlókocsi
I-plan20x
I-plan20x
Planobjective lens (20x, infinity) with standard thread  (mikr-obj-i20-la) 152,- Bevásárlókocsi
I-plan40x
I-plan40x
Planobjective lens (40x, infinity) with standard thread  (mikr-obj-i40-la) 192,- Bevásárlókocsi
I-plan60x
I-plan60x
Planobjective lens (60x, infinity) with standard thread  (mikr-obj-i60-la) 262,- Bevásárlókocsi
I-plan100x
I-plan100x
Planobjective lens (100x, infinity) with standard thread  (mikr-obj-i99-la) 262,- Bevásárlókocsi

Stereo-Mikroscop Objectiv

(mikrz-stobj-btc)

Die hier aufgelisteten Objektivpaare passen zu unserem STM1a Mikroskop.
Sie können aus der Kombination von ins Mikroskop zu schiebenden Objektiven und Okularen mit verschiedenen Brennweiten Vergrößerungen von 5 bis 120 fach erzielen.
So erhalten Sie mit einem 5x-Okularpaar Vergrößerungen von 5x, 15x, 20x und 30x,
-mit einem 10x-Okularpaar Vergrößerungen von 10x, 30x, 40x und 60x, oder
-mit einem 10x-Okularpaar Vergrößerungen von 20x, 60x, 80x und 120x.

Bitte beachten Sie, dass beim Stereomikroskop liegt der optimale Vergrößerungsbereich in der Regel zwischen 5- und 40fach bzw. vernünftigerweise nicht über 100fach.

l

Nomele Photo Description Pret (Euro)
Stereo1x
Stereo1x
Pair of stereo objective lenses with 1x magnification for STM1a microscope  (mikr-obj-st1-ph) 29,- Bevásárlókocsi
Stereo3x
Stereo3x
Pair of stereo objective lenses with 3x magnification for STM1a microscope  (mikr-obj-st3-ph) 35,- Bevásárlókocsi
Stereo4x
Stereo4x
Pair of stereo objective lenses with 4x magnification for STM1a microscope  (mikr-obj-st4-ph) 32,- Bevásárlókocsi
Stereo6x
Stereo6x
Pair of stereo objective lenses with 6x magnification for STM1a microscope  (mikr-obj-st6-ph) 59,- Bevásárlókocsi

Phasencontrast upgrade

(mikrz-phc-la)
 Foto

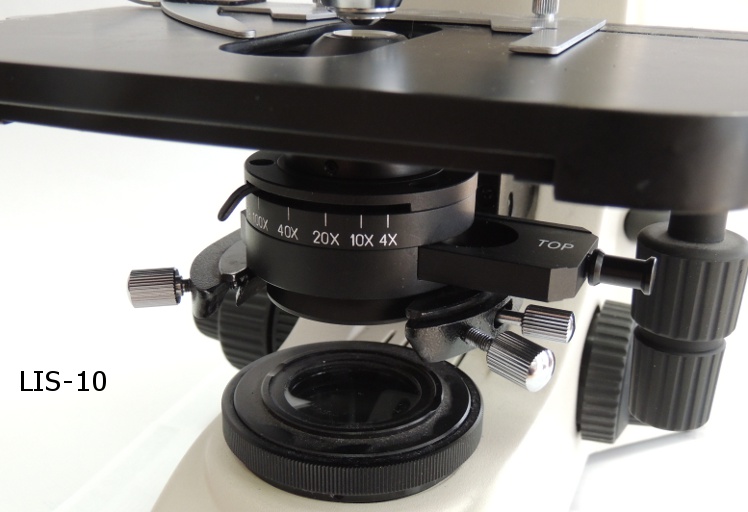

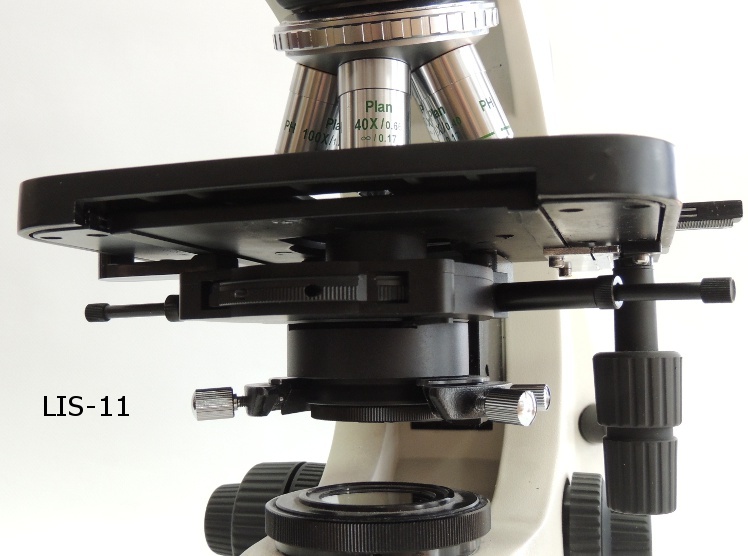

Mit dem Phasenkontrast-Verfahren werden meistens ungefärbte Objekte oder sehr dünne Zellen beobachtet. Das Verfahren ist eigentlich nichts anderes, als die Betrachtung eines Interferenz-Bildes. Dafür wird der Lichtstrahl (Full-Köhler-Beleuchtung und Phasenkontrast-Kondensor notwendig!) mit einer Ringblende geteilt. Das Licht wird so teilweise durch das Medium und teilweise daran vorbei gelenkt. Abhängig von der Struktur und Dicke des Mediums ergibt sich ein Phasenunterschied gegenüber dem Hintergrundlicht. Für eine Interferometrie ist es nun nur noch notwendig, die beiden Lichtstrahlen (bei denen die Phasenunterschiede die Informationsträger sind) wieder zu vereinigen. Zu diesem Zweck braucht man für jedes Phasenkontrastobjektiv (welches optisch einem Plan-Objektiv entspricht und zusätzlich auch noch ein Phasenplättchen beinhaltet) jeweils die passende Ringblende. Unser Phasenkontrast-Set besteht aus 4 Stk. PH-Objektiven, 4 Stk. Ringblenden, einem Phasenkondensor und einem Okular.

Hier können Sie Online ausprobieren, mit einem virtuellen Phasenkontrastmikroskop zu arbeiten (Java Applet):
http://micro.magnet.fsu.edu/...phasemicroscope/index.html

Und hier sind einige Filme, wie Phasenkontrast mit einem BTC BIM-136 Mikroskop funktioniert.
Phasenkontrast einstellen (3,6MB)
Seidenraupe in normal Licht (1,6MB)
Seidenraupe mit Phasenkontrast (1,8MB)

l

Nomele Photo Description Pret (Euro)

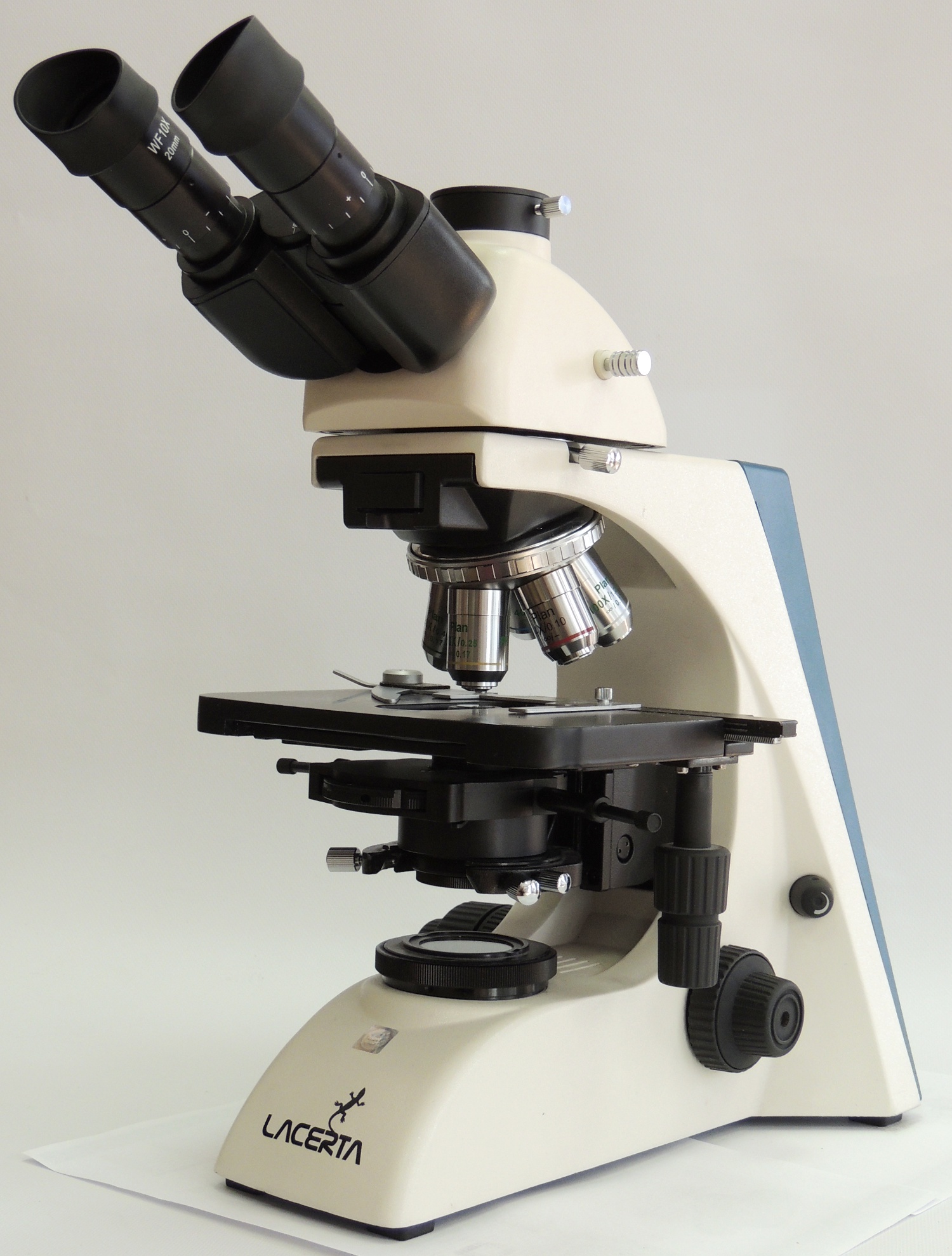

LIS-PH20
LIS-PH20
Phase-contrast objective (Plan20ph) with slide and adjusting telescope for LACERTA Infinity Series  (mikr-inf-ph2-la) 259,- Bevásárlókocsi
LIS-PH40
LIS-PH40
Phase-contrast objective (Plan40ph) with slide and adjusting telescope for LACERTA Infinity Series  (mikr-inf-ph4-la) 299,- Bevásárlókocsi
LIS-PH100
LIS-PH100
Phase-contrast objective (Plan100ph) with slide and adjusting telescope for LACERTA Infinity Series  (mikr-inf-ph9-la) 369,- Bevásárlókocsi
LIS-Phset
LIS-Phset
Phase-contrast objective set (10PH, 20PH, 40PH, 100PH) with turret phase contrast condenser and adjusting telescope for LACERTA Infinity Series  (mikr-inf-phs-la) 989,- Bevásárlókocsi
