Objectives Condensers






SemiPlan & Aplanat Microscope-Objectiv (160mm)

Plan Microscope-Objectiv (Infinity)

Stereo-Mikroscop Objectiv

Phasencontrast upgrade

(mikrz-obj-zeiss)

Cod Nomele Description Pret (Euro)
mikr-obj-z04-zs
Z-plan04x

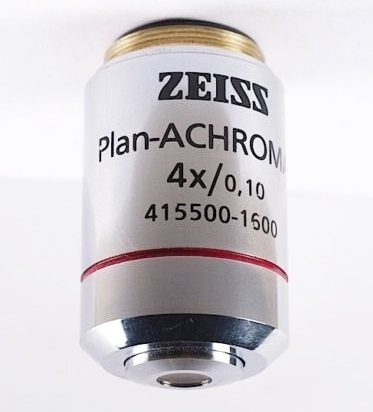

Zeiss Plan objective lens (4x, infinity) with standard thread 219,- Bevásárlókocsi
mikr-obj-z10-zs
Z-plan10x
Zeiss Plan objective lens (10x, infinity) with standard thread 241,- Bevásárlókocsi
mikr-obj-z20-zs
Z-plan20x
Zeiss Plan objective lens (20x, infinity) with standard thread 264,- Bevásárlókocsi
mikr-obj-z40-zs
Z-plan40x
Zeiss Plan objective lens (40x, infinity) with standard thread 279,- Bevásárlókocsi
mikr-obj-z99-zs
Z-plan100x
Zeiss Plan-Achromat objective lens (100x, infinity) with standard thread 432,- Bevásárlókocsi



(mikrz-vorsatz-btc)
 Foto                      Information

Diese Vorsatzlinsen werden vor der Mikroskopobjektiv geschraubt. Die sind mit der meisten Stereomikroskope kompatibel, auch zur namenhaften Fremdfabrikaten, .
Bitte beachten Sie aber, dass die Vorsatzlinsen allgemein auch den Arbeitsabstand beeinflussen: der 0,5x Reduktor erhöht sowohl den Arbeitsabstand als auch das Sehfeld, die 2x Vorsatzlinse verringert beides.
Unter Umständen kann es passieren, dass das Stereomikroskop zu weit entfernt, oder zu nah zur beobachtenden Probe steht. Bei der Mikroskopen STM5, STM6 und STM8 müssen wir dafür die Höheneinstellung ummontieren. Bei der STM7, INDc2 und INDc3 Serien reicht nur das vertikales Grobtrieb zu verstellen.

Cod Nomele Description Pret (Euro)
mikr-obj-b05-ph
StereoB-05
Converter lens with 0.5 magnification for STM5/6/7/8 and IND-C2/3 microscopes (working distance 165mm). 59,- Bevásárlókocsi
mikr-obj-b20-sf
StereoB-20
Converter lens with 2,0 magnification for STM5/6/7/8 and IND-C2/3 microscopes. Working distance is 30mm. 59,- Bevásárlókocsi
mikr-obj-b03-ph
StereoB-03
Converter lens with 0.3 magnification for STM5/6/7/8 and IND-C2/3 microscopes (working distance 287mm). 119,- Bevásárlókocsi




Foto

Information

(mikrz-vorsatz-ind1)

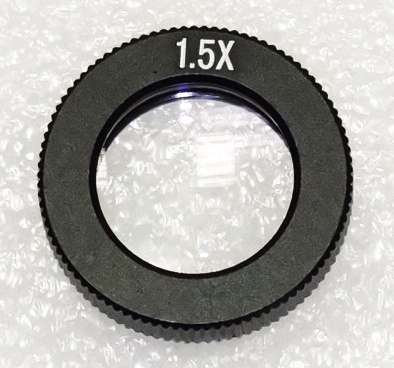

Mit dieser kleinen Vorsatzlinse kann die Vergrößerungsbereich des INDc1z oder INDc1d industriellen Mikroskopes angepasst werden. Mit der 0,5x Vorsatzlinse wird die Vergrößerung halbiert, dafür sowohl das Sehfeld, als auch der Arbeitsabstand aber verdoppelt.
Mit der 1,5x und 2,0x Vorsatzlinsen erhöhen wir die Vergrößerung auf 1,5 bzw. 2,0-fach, und dementsprechend senk der Arbeitsabstand bzw. erreichbares Sehfeld.

Die Vorsatzlinsen lassen sich schnell und unkompliziert miteinander austauschen. (das original Mikroskop wird standardmässig mit einem 1x Vorsatzlinse geliefert - achten wir darauf beim Vorsatzlinsentausch diese nicht zu verlieren!).


Die tatsächlich gemessene Werte, wie Arbeitsabstände, visuell. Sehfeld und LCD Bildbreite (bei min. und max. zoom) sind wie folgt:
mit 2x Vorsatzlinse = 47mm / 1.7-12mm / 1.1-7.0mm
mit 1.5x Vorsatzlinse = 63mm / 2.5-16.5mm / 1.4-9.5mm
standard 1x Vorsatzlinse = 98mm / 3.8-25.2mm / 2.1-14.5mm
mit 0.5x Vorsatzlinse = 162mm / 8.4-55mm / 4.8-32mm

Cod Nomele Description Pret (Euro)
mikr-obj-ind-05
StereoB-05ind1

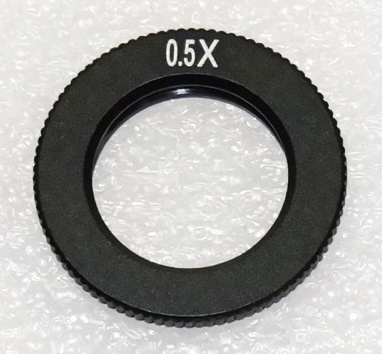

Converter lens with 0,5x magnification for INDc1d and INDc1t microscopes 73,- Bevásárlókocsi
mikr-obj-ind-15
StereoB-15ind1
Converter lens with 1,5x magnification for INDc1d and INDc1t microscopes 73,- Bevásárlókocsi
mikr-obj-ind-20
StereoB-20ind1

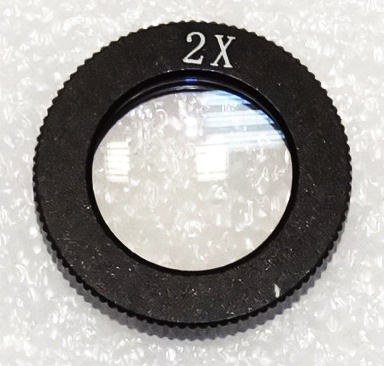

Converter lens with 2,0 magnification for INDc1d and INDc1t microscopes 73,- Bevásárlókocsi



(mikrz-phc-160)

Die Phasenkontarst-Verfahrung benötigt besonders präzise Einstellung: nicht nur das Objektiv und das Diaphragma muss exakt an der opischen Achse platziert werden, besonders wichtig auch die Höheneinstellung des Kondensors.
Das Mikroskop, welche mit Phasenkontrast nachgerüstet wird, MUSS deshalb unbedingt eine austauschbare und voll justierbare (vertikal und horizontal) Kondensorhalterung haben!


Für 160mm Systeme (DIN Finity System) bieten wir die Phasenkontrast set in 3 verschiedene Ausführungen an:

10x und 40x Vergrößerung: Hier wird statt einen Schieber, zwei kleine Einsteck-Diaphragmen von unten ins Kondensor gesteckt. Die zwei PLAN-Phasenkontrast Objektive haben 10x und 40x Vergrößerungen. Zum Set gehört auch ein C.T. Justier-Teleskop, sowie einen grünen Farbfilter für höheren Kontrast. Dank der sehr leichten Bauweise, kann diese Phasenkontrast-Lösung bereits zur kleineren Mikroskopen adaptiert werden. (siehe Foto oben)

Nur 40x Vergrößerung: Diese Sparlösung besteht nur aus einem 40x PLAN-Phasenkontrast Objektiv und einem Schieber, welcher sich ins Kondensor reinschieben lässt. Es gehört zum Set auch eine CT-Teleskop um die optische Elemente genau justieren zu können. Vorteilhaft ist die Möglichkeit um Phasenkontrast und Hellfeld schnell hin- und her wechseln zu können. (siehe Foto links)

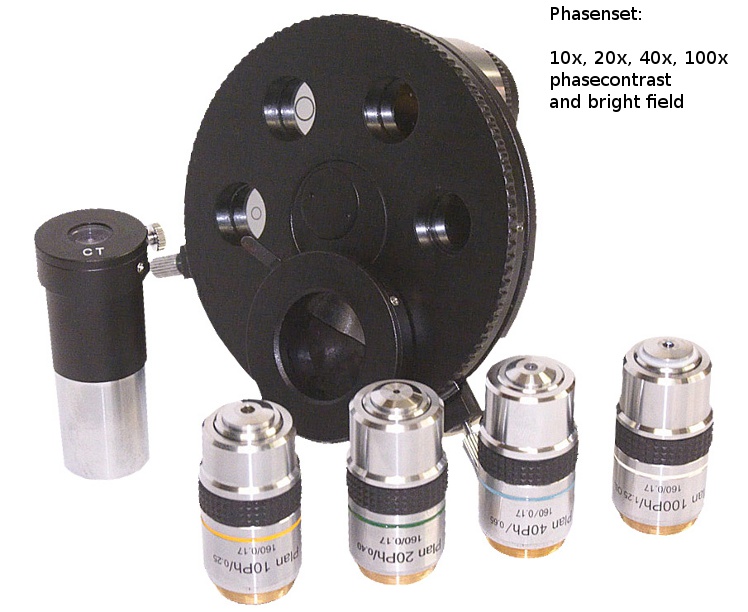

Das 4-er Set hat 10x, 20x, 40x und 100x PLAN Phasenkontrast Objektive, sowie ein Diaphragma-Revolver, welche rotiert werden kann. Damit lässt sichj schnell zwischen die verschiedene Vergrößerungen in der Phasenkontrast-Verfahrung und Hellfeld wechseln. (siehe Foto unten)
Man muss unbedingt erwähnen, dass das Phasenkontrast-Diaphragm-Revolver relativ schwer ist, deshalb für kleinere Mikroskope empfehlen dieses Zubehör nicht (Platz- und Stabilitatsgründen!).
Auch die 100x Phasenkontrast-Beobachtung braucht sehr viel Licht, wozu die preiswertere Mikroskope mit meistens 20W Halogen Beleuchtung nicht gewappnet sind.


Alle Kondensoren haben den standard 34mm Durchmesser. Die Kondensor Höheneinstellung muss möglicherweise umgestellt werden (Endpositions-Schraube neu positionieren oder sogar ganz entfernen - es ist Modellabhängig)

Cod Nomele Description Pret (Euro)
mikr-con-40ph-ph
Plan40PH

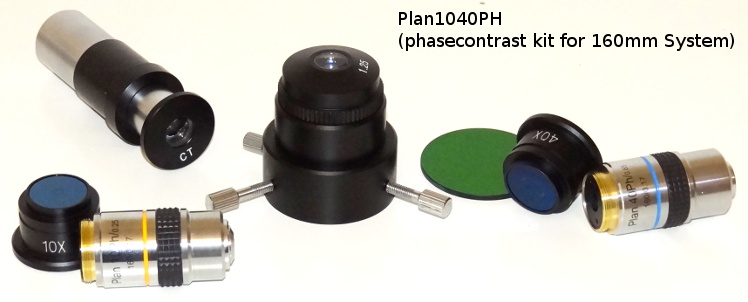

Phase-contrast objective lens (Plan40ph), phase contrast condensor and diaphragma slider for LBA and BIM Series 299,- Bevásárlókocsi
mikr-con-phas-ph
Phasenset
Phase contrast sett (5-hole condensor with 4-hole diaphragma disk, with CT10 eyepiece and 4 pieces phase-contrast plan eyepieces) 679,- Bevásárlókocsi
mikr-con-1040-ph
Plan1040PH

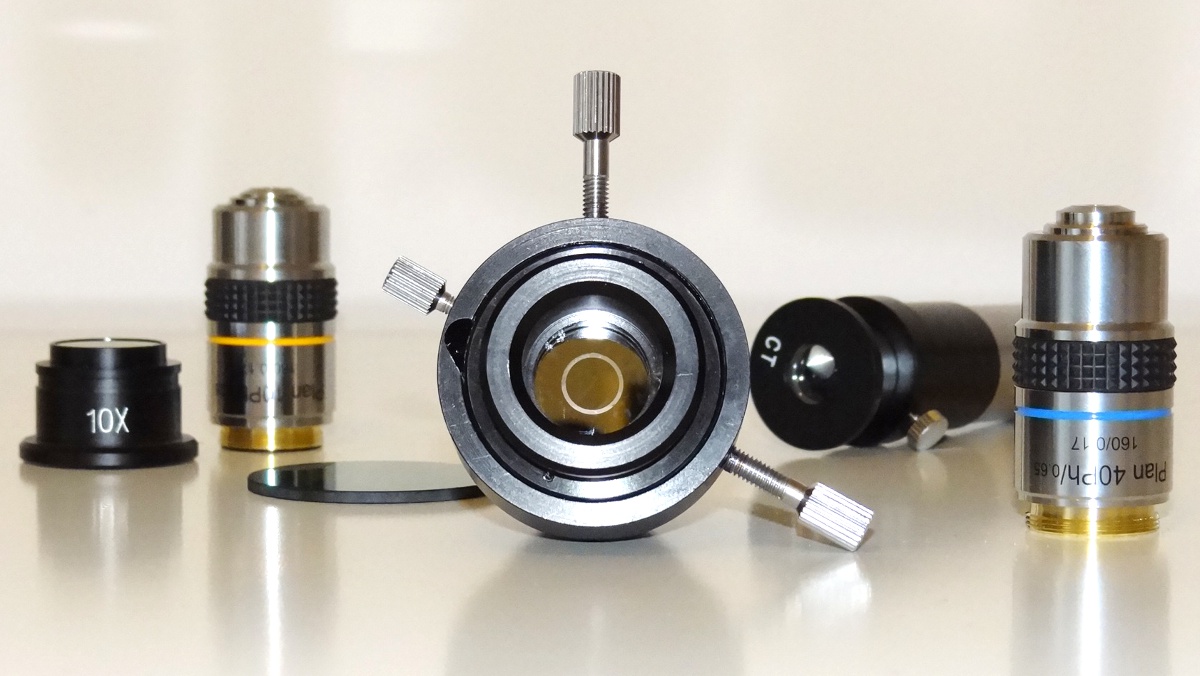

Phase-contrast objective set (Plan10Ph and Plan40ph), phase contrast condensor with 2 diaphragmas and adjustment-telescope for BIM135/136/312/313 and compatible Microscopes 399,- Bevásárlókocsi



(mikrz-phc-zs)

Cod Nomele Description Pret (Euro)
mikr-oph-z10-zs
Z-plan10xPh
Zeiss Plan-PH objective lens (10x, infinity) with standard thread 300,- Bevásárlókocsi
mikr-oph-z20-zs
Z-plan20xPh
Zeiss Plan-PH objective lens (20x, infinity) with standard thread 330,- Bevásárlókocsi
mikr-oph-z40-zs
Z-plan40xPh
Zeiss Plan-PH objective lens (40x, infinity) with standard thread 359,- Bevásárlókocsi
mikr-oph-z99-zs
Z-plan100xPh
Zeiss Plan-PH objective lens (100x, infinity) with standard thread 477,- Bevásárlókocsi
mikr-sch-ph1-zs
ZPrPh1
99,- Bevásárlókocsi
mikr-sch-ph2-zs
ZPrPh2
99,- Bevásárlókocsi
mikr-sch-ph3-zs
ZPrPh3
99,- Bevásárlókocsi
mikr-sch-phc-zs
ZPrPhc
159,- Bevásárlókocsi



SemiPlan & Aplanat Microscope-Objectiv (160mm)

(mikrz-obj-btc)
 Foto

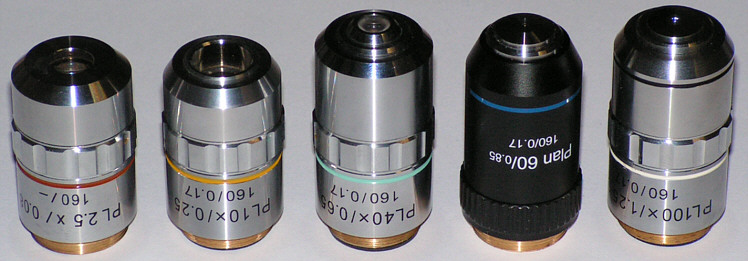

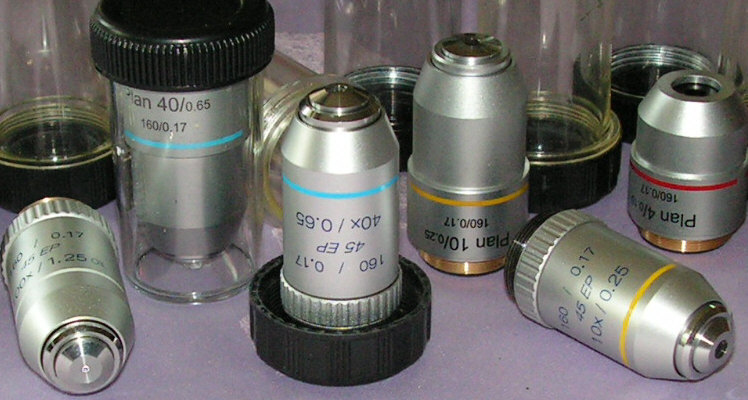

Wichtiger als die Gesamtvergrößerung ist die numerische Apertur eines Objektivs, das ist ein Zahlenwert zwischen etwa 0,07 und 1,30. Je größer diese n. A. ist, um so kleinere und feinere Details kann das Mikroskop sichtbar machen (auflösen). Jedes Objektiv muß auf seiner Fassung vom Hersteller mit seiner Eigenvergrößerung und numerischer Apertur gekennzeichnet sein, jedes Okular mit der Vergrößerung. Fehlen diese Angaben, dann handelt es sich zumeist um ein Objektiv von ungenügender Leistung oder um Teile eines Spielzeugmikroskops.
Folgende Aperturwerte sollten Objektive der Standardleistungsklasse erreichen:
4fach: 0,07
10fach: 0,22 bis 0,30
40fach: 0,65
100fach: 1,25.

Normale, achromatische Objektive (auf 160 mm oder 195 mm Tubuslänge korrigiert) haben eine leicht gewölbte Fokusebene. Deshalb können bei preiswerteren Mikroskopen Bildmitte und Bildrand nicht gleichzeitig scharf gestellt werden. Beim Bewegen des Objektes können diese Abbildungsfehler am leichtesten beobachtet werden: Es scheint so, als würde sich das Medium über eine Kugeloberfläche bewegen. Stundenlanges Arbeiten mit einer derartigen Optik kann schnell Kopfschmerzen verursachen.
Semiplan-Objektive (Gewöhnliche Verkürzungen sind: SP, EP, EA u.v.a.) haben dagegen eine beinahe plane Brennebene, die Abbildungsleistung bleibt fast bis zum Bildrand hin scharf. Die Arbeit mit Semiplan-Objektiven ist viel entspannter. Man kann auch kleinere Details wahrnehmen, die einem mit weniger hochwertigen Objektiven leicht entgehen würden.
Plan-Objektive sind der Maßstab für viele Beobachtungen, um auch die subtilsten Details sehen zu können. Auch Phasenkontrast-Objektive basieren auf den Plan-Objektivmodellen. Hier ist die Bildebene völlig plan. Zur Fotografie mit DSLR-Kameras ist meistens keine weitere Zwischenoptik nötig.

Natürlich gibt es noch bessere Mikroskop-Objektive, die neben einem ebenen Bildfeld auch eine apochromatische Farbfehlerkorrektur bieten. Eine Sonderbestellung von Plan-Apochromat-Objektiven (empfohlen: Zeiss, auf Unendlich korrigiert) ist jederzeit möglich. Fragen Sie uns einfach.

l

Cod Nomele Description Pret (Euro)
mikr-obj-s02-la
Splan2x
Semiplan objective lens (2.5x, 160mm) with standard thread 69,- Bevásárlókocsi
mikr-obj-s04-ph
Splan4x
Semiplan objective lens (4x, 160mm) with standard thread 39,- Bevásárlókocsi
mikr-obj-s10-ph
Splan10x
Semiplan objective lens (10x, 160mm) with standard thread 45,- Bevásárlókocsi
mikr-obj-s40-ph
Splan40x
Semiplan objective lens (40x, 160mm) with standard thread 49,- Bevásárlókocsi
mikr-obj-s99-ph
Splan100x
Semiplan objective lens (100x, 160mm) with standard thread 59,- Bevásárlókocsi
mikr-obj-a02-la
Aplan2x
Planobjective lens (2,5x, 160mm) with standard thread 139,- Bevásárlókocsi
mikr-obj-a04-ph
Aplan4x
Planobjective lens (4x, 160mm) with standard thread 79,- Bevásárlókocsi
mikr-obj-a10-ph
Aplan10x
Planobjective lens (10x, 160mm) with standard thread 99,- Bevásárlókocsi
mikr-obj-a40-ph
Aplan40x
Planobjective lens (40x, 160mm) with standard thread 139,- Bevásárlókocsi
mikr-obj-a60-ph
Aplan60x
Planobjective lens (60x, 160mm) with standard thread 159,- Bevásárlókocsi
mikr-obj-a99-ph
Aplan100x
Planobjective lens (100x, 160mm) with standard thread 169,- Bevásárlókocsi
mikr-liv-irs-ph
Aplan100x-iris
Plan objektiv (100x) with Iris diaphragm for dark field microscopy 285,- Bevásárlókocsi
mikr-obj-spl-ph
SemiPlan
Semiplan objective lens kit (160mm: 4x, 10x 40x and 100x) with standard thread 149,- Bevásárlókocsi
mikr-obj-apl-ph
Aplanat
Planobjective lens kit (160mm: 4x, 10x, 40x and 100x) with standard thread 499,- Bevásárlókocsi

Foto

Plan Microscope-Objectiv (Infinity)

(mikrz-obj-lac)

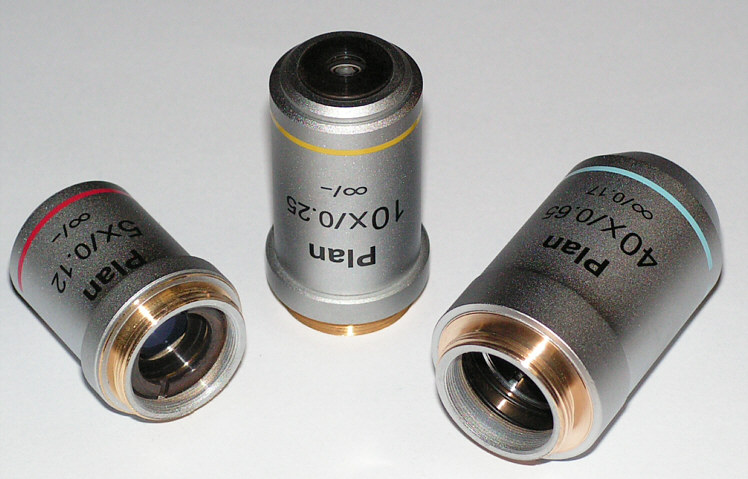

Infinity Plan-Objektive können nur zu Infinity Systeme verwendet werden.

l

Cod Nomele Description Pret (Euro)
mikr-obj-i05-la
I-plan5x
Planobjective lens (5x, infinity) with standard thread 125,- Bevásárlókocsi
mikr-obj-i10-la
I-plan10x
Planobjective lens (10x, infinity) with standard thread 139,- Bevásárlókocsi
mikr-obj-i20-la
I-plan20x
Planobjective lens (20x, infinity) with standard thread 167,- Bevásárlókocsi
mikr-obj-i40-la
I-plan40x
Planobjective lens (40x, infinity) with standard thread 219,- Bevásárlókocsi
mikr-obj-i60-la
I-plan60x
Planobjective lens (60x, infinity) with standard thread 235,- Bevásárlókocsi
mikr-obj-i99-la
I-plan100x
Planobjective lens (100x, infinity) with standard thread 262,- Bevásárlókocsi

Stereo-Mikroscop Objectiv

(mikrz-stobj-btc)

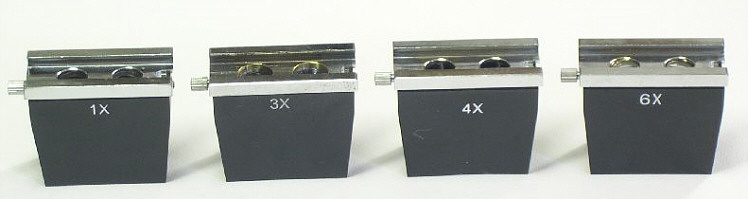

Die hier aufgelisteten Objektivpaare passen zu unserem STM1a Mikroskop.
Sie können aus der Kombination von ins Mikroskop zu schiebenden Objektiven und Okularen mit verschiedenen Brennweiten Vergrößerungen von 5 bis 120 fach erzielen.
So erhalten Sie mit einem 5x-Okularpaar Vergrößerungen von 5x, 15x, 20x und 30x,
-mit einem 10x-Okularpaar Vergrößerungen von 10x, 30x, 40x und 60x, oder
-mit einem 10x-Okularpaar Vergrößerungen von 20x, 60x, 80x und 120x.

Bitte beachten Sie, dass beim Stereomikroskop liegt der optimale Vergrößerungsbereich in der Regel zwischen 5- und 40fach bzw. vernünftigerweise nicht über 100fach.

l

Cod Nomele Description Pret (Euro)
mikr-obj-st1-ph
Stereo1x
Pair of stereo objective lenses with 1x magnification for STM1a microscope 29,- Bevásárlókocsi
mikr-obj-st3-ph
Stereo3x
Pair of stereo objective lenses with 3x magnification for STM1a microscope 35,- Bevásárlókocsi
mikr-obj-st4-ph
Stereo4x
Pair of stereo objective lenses with 4x magnification for STM1a microscope 32,- Bevásárlókocsi
mikr-obj-st6-ph
Stereo6x
Pair of stereo objective lenses with 6x magnification for STM1a microscope 59,- Bevásárlókocsi

Phasencontrast upgrade

(mikrz-phc-la)
 Foto



Mit dem Phasenkontrast-Verfahren werden meistens ungefärbte Objekte oder sehr dünne Zellen beobachtet. Das Verfahren ist eigentlich nichts anderes, als die Betrachtung eines Interferenz-Bildes. Dafür wird der Lichtstrahl (Full-Köhler-Beleuchtung und Phasenkontrast-Kondensor notwendig!) mit einer Ringblende geteilt. Das Licht wird so teilweise durch das Medium und teilweise daran vorbei gelenkt. Abhängig von der Struktur und Dicke des Mediums ergibt sich ein Phasenunterschied gegenüber dem Hintergrundlicht. Für eine Interferometrie ist es nun nur noch notwendig, die beiden Lichtstrahlen (bei denen die Phasenunterschiede die Informationsträger sind) wieder zu vereinigen. Zu diesem Zweck braucht man für jedes Phasenkontrastobjektiv (welches optisch einem Plan-Objektiv entspricht und zusätzlich auch noch ein Phasenplättchen beinhaltet) jeweils die passende Ringblende. Unser Phasenkontrast-Set besteht aus 4 Stk. PH-Objektiven, 4 Stk. Ringblenden, einem Phasenkondensor und einem Okular.

Hier können Sie Online ausprobieren, mit einem virtuellen Phasenkontrastmikroskop zu arbeiten (Java Applet):
http://micro.magnet.fsu.edu/...phasemicroscope/index.html

Und hier sind einige Filme, wie Phasenkontrast mit einem BTC BIM-136 Mikroskop funktioniert.
Phasenkontrast einstellen (3,6MB)
Seidenraupe in normal Licht (1,6MB)
Seidenraupe mit Phasenkontrast (1,8MB)

l

Cod Nomele Description Pret (Euro)
mikr-inf-ph2-la
LIS-PH20

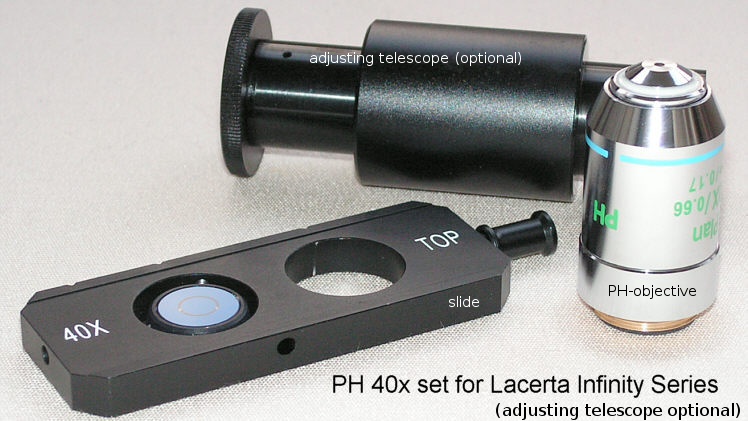

Phase-contrast objective lens (Plan20ph) and phase contrast condensor with diaphragma for LACERTA Infinity Series 299,- Bevásárlókocsi
mikr-inf-ph4-la
LIS-PH40
Phase-contrast objective lens (Plan40ph) and phase contrast condensor with diaphragma for LACERTA Infinity Series 299,- Bevásárlókocsi
mikr-inf-ph9-la
LIS-PH100
Phase-contrast objective lens (Plan100ph) and phase contrast condensor with diaphragma for LACERTA Infinity Series 379,- Bevásárlókocsi
mikr-inf-phs-la
LIS-Phset
Phase-contrast objective lens (Plan40ph) and phase contrast condensor with diaphragma for LACERTA Infinity Series 1 045,- Bevásárlókocsi
