Dieses handliche Gerät ermöglicht mehreren Personen gleichzeitig eine bequeme und völlig gefahrlose Beobachtung von Sonnenflecken, Planetentransits und Finsternissen. Ein Sonnenfilter wird dabei nicht benötigt, weil der Blick dank einer raffinierten Optik nur auf ein projiziertes Bild der Sonne fällt. Die Größe des Sonnenbildes beträgt wahlweise 75 oder 55 mm und kann bequem im rechten Winkel zum einfallenden Sonnenlicht betrachtet werden - sehr praktisch bei hohem Sonnenstand!

Die Optik besteht aus einem zweilinsigen Glas-Achromaten mit 30 mm Durchmesser und 250 mm Brennweite, der in 5 Stufen bis auf 12 mm abgeblendet werden kann, einer Wechseloptik mit 2 Konvexspiegeln mit -10 bzw. -14 mm Brennweite und einem Planspiegel aus Acrylglas.

Der Sonnen-Projektor ist nur 20 x 20 x 25 cm groß und ist sehr einfach zu bedienen: Er sitzt auf einem Dobson-Sockel und kann auf jede Höhe zwischen 0° und 90° eingestellt werden. Zwei integrierte Quadranten ermöglichen dabei die Bestimmung der Sonnenhöhe. Gestanzter Bausatz aus stabilem 350g-Karton, liebevoll gestaltetes Design in Golddruck.

l

Baader Astrosolar Folien ohne oder mit Fassung

l

Baader Astrosolar Folie, gefasst als Sonnenbrille

l

Deutscher Text in Arbeit

l

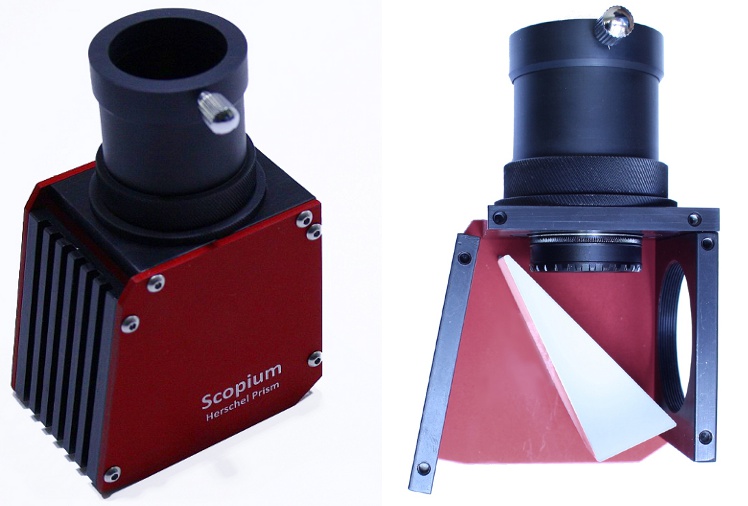

Der Herschelkeil (oder Herschelprisma) ist zur Beobachtung der Sonne. Das Funktionsprinzip stammt vom W. Herschel.

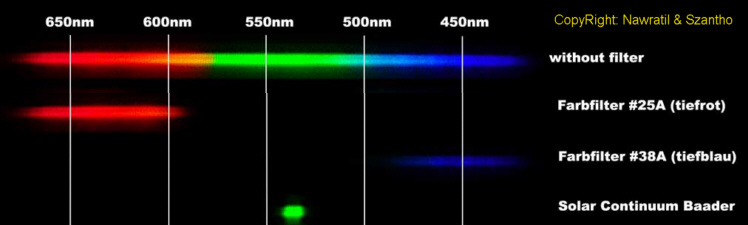

Sowohl die Scopium als auch die Lunt Herschelkeile können in Refraktoren bis 150mm verwendet werden und zeigen deutlich mehr Kontrast im Vergleich zu den günstigen Folienfiltern. Die Umbra und Penumbra der Sonnenflecken setzen sich deutlicher von der Sonnenoberfläche ab, auch die zarte Granulation gewinnt. Man benötigt unbedingt einen starken ND3 Graufilter. Ein zusätzlicher Polarisationsfilter kann zur stufenlosen Helligkeitseinstellung verwendet werden, da das Sonnenlicht bereits im Herschelkeil polarisiert wird. Auch ein Solar Continuum Filter hat noch genug Licht, selbst an einem 80mm Refraktor, er beruhigt die Luftunruhe und hebt den Kontrast.
Die Herschel-Konstruktion nutzt das Reflexionsgesetz: durch die 45°-Stellung der ersten Glas/Luft-Fläche wird ca. 4% des Sonnenlichtes zum Okular reflektiert. Dies entspricht in etwa den Reflexionsverlust von unvergüteten Glas/Luft-Flächen. Das in das Glas eintretende restliche Licht, also ca. 96%, wird zum Einfallslot hin geleitet.

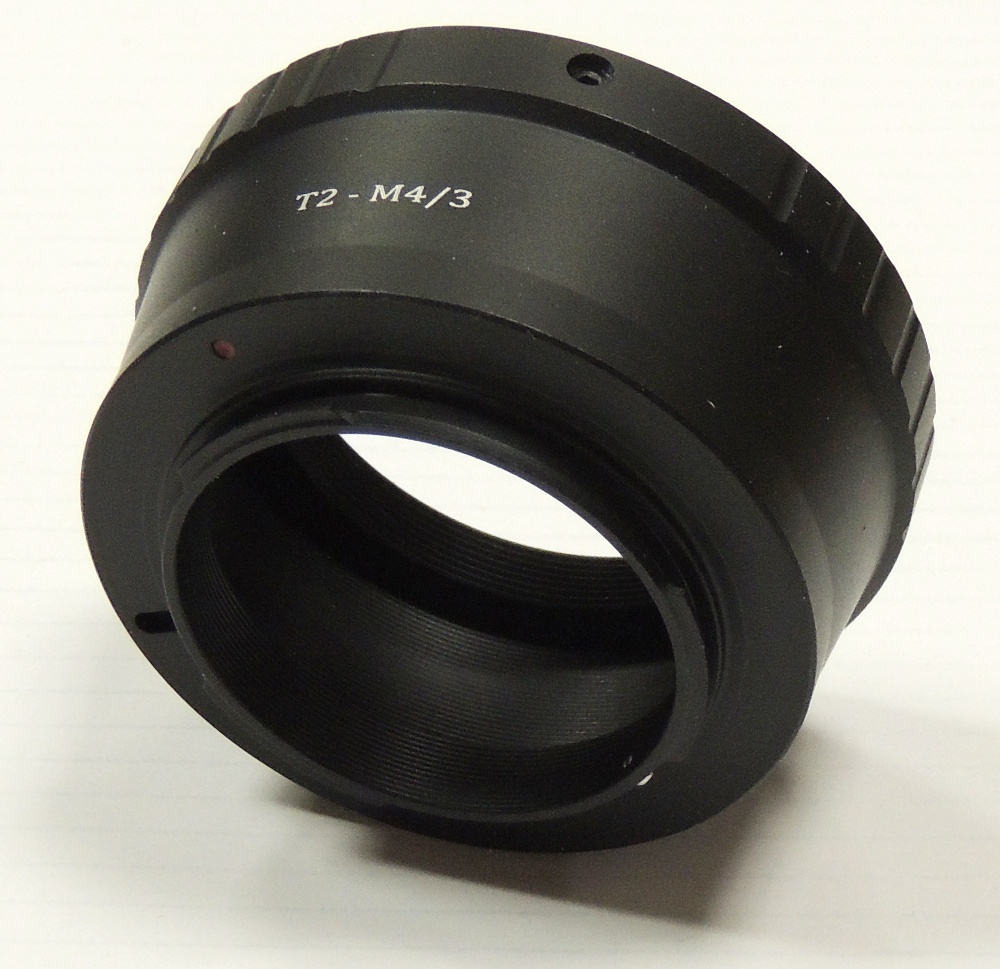

WICHTIG: Herschelprismen mit kurzer T2-Bauweise ermöglichen oft, mit DSLR Kameras den Fokus zu erreichen! Die berüchtigte Tubuskürzen kann dadurch meistens vermeidet werden!

l

Deutscher Text in Arbeit

l

WARNUNG: Der PST Umbau ist auf Grund der Gefahren durch die UV Strahlung wirklich nur etwas für Leute die auch wissen was sie tun. Die Verwendung des PST-Umbaus geschieht auf eigene Gefahr. Bei unsachgemäßer Handhabung kann es sein, dass man den Garantieanspruch verliert!

Verwenden sie das umgebaute PST nur in Verbindung mit einer Webcam oder einer CCD Kamera.
Zur Beobachtung mit dem Auge sollte die orginal PST-Optik verwendet werden!

1. Das goldene Objektiv vom PST abschrauben
2. Den PST Adapter in den grauen PST-Block einschrauben
3. Das PST kann jetzt in den 2-Zoll OAZ eines Refraktors (z.B. TAL 75/600 oder SkyWatcher 100/1000) geklemmt werden.
Ideal sind Refraktoren mit 3-4 Zoll Öffnung und einem Öffnungsverhältnis von f/8 bis f/10.

4. WICHTIG ! Vor die Linse des Refraktors gehört ein Energieschutzfilter (CERF). Dieser ist bei der Originaloptik auf die Linse aufgedampft. Man kann auch diverse Filterkombinationen (H-alpha, UV/IR Blockfilter) im PST Adpater verwenden. Der Adapter hat dazu vorne ein Gewinde für 2-Zoll Filter und auf der PST Seite einen einschraubbaren Einsatz für 1,25-Zoll Filter.


Hier noch ein paar Links zum PST Umbau:

http://www.astrode.de/pstumbau.htm
http://www.dd1us.de/Downloads/Modifikation%20eines%20Coronado%20PST%20deutsch%200v5.pdf
http://www.8ung.at/komet/pstumb/pstumbau.html

PST Adaptor for 2 inch focuser

Sonne finden - statt suchen!
Der LACERTA SOLAR FINDER passt zu allen Standard Sucherschuhen, wie SkyWatcher, Celestron sowohl die schmäleren GSO und Vixen. Auf Wunsch auch für andere Sucherschuhe oder für 1/4 Zoll Fotoschraube adaptierbar.

Die Bedienung ist kinderleicht und ohne jegliche Gefahr, da man NICHT DURCH die Suchvorrichtung schauen muss, sondern von vorne reinblickt, und die helle Abbildung der Sonne auf die gegenüberseitige mattgraue Fläche positioniert. Mit jeweils 2 (vorne und hinten) kleinen Schrauben lässt sich der Lacerta Sonnen Finder auch leicht und stabil zum Fernrohr parallelisieren .

wertige Vollmetall Ausführung, hergestellt in der EU.
