Dielectric diagonals

(zenit-99-la)

UNSERE EMPFEHLUNG
Sehr hochwertiger 1,25" und 2" dielektrische Zenitspiegel von LACERTA. Die Zenitspiegel besitzen 99% Reflexion und veralten sich sehr langsam (wegen "nonmetallic coating"). Die Spiegel haben eine Oberflächengenauigkeit von 1/10 Lambda.
Der Lichtweg des 2" Lacerta Zenitspiegels inklusive der 1,25" Reduktion beträgt 120mm.

l

Cod Nomele Description Pret (Euro)
zen1-die-099-la
zen99LA
1.25" Lacerta star diagonal (99% reflection) with dielectric coating 69,- Bevásárlókocsi
zen2-die-099-la
zen99LA2
2" Lacerta star diagonal (99% reflection) with dielectric coating 109,- Bevásárlókocsi
zen2-dsc-099-la
zen99LASC
SC / 50,8mm Lacerta star diagonal (99% reflection) with dielectric coating 119,- Bevásárlókocsi

31,7mm diagonal

(zenit-zenit1-nn)

Hochwertiger 1,25" und 2" Zenitspiegel mit hohem Reflexionsgrad (teilweise mit dielektrische Vergütung und 99% Reflexion) und hoher Oberflächengüte. Für maximale Lichtausbeute, denn dies ist einer der wenigen 2" Zenitspiegel der die volle Ausleuchtung des Gesichtsfeldes zulässt, da vor dem Spiegel keine Kante oder Steg im Gehäuse liegt, die den Lichteinlass reduzieren würde.
Die 2" Einsteckhülse verfügt über ein 2" Filtereinschraubgewinde. Auch die Reduzierungshülse auf 1,25" hat ein Einschraubgewinde für 2" Filter.

l

Cod Nomele Description Pret (Euro)
zen1-aaa-met
zen1
Star diagonal in metal housing 25,- Bevásárlókocsi
zen2-aaa-091
zen2
2" star diagonal with 91% reflection 59,- Bevásárlókocsi
zen2-aaa-099-nn
zen99
2" star diagonal with 99% reflection, dielectric coating, L/10 PtV 89,- Bevásárlókocsi
zen2-aaa-099-q
zen99q
2" quartz star diagonal with 99% reflection and dielectic coating 145,- Bevásárlókocsi

Vixen diagonal prism

(zenit-zenitprisma-vi)

Zenitprismen sehen äusserlich gleich wie Zenitspiegel aus, haben auch die gleiche umlenkende Wirkung auf den Strahlengang, aber es gibt wesentliche Unterschiede

VORTEILE:
- Vixen Zenitprismen sind horizontal justierbar (seitlich zu kippen). Bei vertikaler Dejustierung bleibt der Ablenkwinkel trotzdem immer 90 Grad
- Das Lichtweg ist kürzer als beim Zenitspiegel, da das Licht durchs Glas hindurchgeht. Bei knapper Fokuslage ermöglicht ein Prisma manchmal die sonst aussichtslose Fokussierung. Der so ersparte Fokusweg beträgt ca. 12mm
ENTWEDER-ODER:
- Beeinflusst die chromatische Aberrationen, deshalb haben einige Apochromaten sogar farbreinere Abbildung mit Zenitprisma (kann aber auch umgekehrt wirken!)
- Der Standard Lichtdurchlass ist dank Vergütung ca. 95%, höher als beim Standard Zenitspiegel (91%), erreicht jedoch nicht die 99% Reflexion dielektrischer Zenitspiegel.

NACHTEILE:
- schwerer, kühlt langsamer ab
- teurer

VERWENDUNG:
- wie ein Zenitspiegel, besonders beim knappen Fokuslage.

l

Cod Nomele Description Pret (Euro)
zen1-pri-met-vi
zenpri1
Zenitprism (31,7 mm - VIXEN/Japan) 65,- Bevásárlókocsi

LACERTA Erecting prisms

(zenit-amici1-nn)

Ein gutes 1,25-Zoll Amici-Prisma für die Erd-, aber auch Himmelsbeobachtung. Amici-Prismen liefern ein aufrecht stehendes und seitenrichtiges Bild. Für hohen Kontrast und gute Schärfe voll vergütet.
Lieferbar sind die Amiciprismen mit einem Einblickwinkel von 45°, oder 90°.

l

Cod Nomele Description Pret (Euro)
zen1-ami-045-nn
amici45
Erecting Amici diagonal in metal housing (45 deg) for 1.25" focuser 35,- Bevásárlókocsi
zen1-ami-090-nn
amici90
Erecting Amici diagonal in metal housing (90 deg) for 1.25" focuser 45,- Bevásárlókocsi

Erecting prism (31,7mm)

(zenit-amici-la)
 Foto

Die wirklich FREIE Öffnung des LACERTA Amici-Prismas ist mehr, als meistens andere Prisma bieten kann. Das 50,8 mm Prisma ermöglicht den Einsatz augenfreundlicher und komfortabler 2" Okulare.

Das multivergütete Hybrid-T2-Amiciprisma hat teleskopseitig ein T2-Gewinde und okularseitig eine 31,7 mm Steckhülse. Dank des überdimensionierten Prismas mit 34 mm freier Öffnung tritt keine Vignettierung auf, wie es bei standardmäßigen 31,7 mm Amiciprismen oft passiert. Für das Hybrid-T2-Amiciprisma empfehlen wir u. a. einen A508T2-Fokaladapter mit maximaler Öffnung für T2 und mit Standard-2"-Filtergewinde.

Lacerta Amiciprismen erhalten Sie auch mit Standard 31,7-mm-Hülsen (45°, mit 26 mm freier Öffnung) und 50,8-mm-Hülsen (90°, mit 40 mm freier Öffnung) - siehe Detailfotos.

l

Cod Nomele Description Pret (Euro)
zen1-ami-045-la
amici45LA
Erecting Amici diagonal (Lacerta, 45 deg) for 1.25" focuser 64,- Bevásárlókocsi
zen2-ami-045-la
amici45LA22
Erecting Amici diagonal (Lacerta, 45 deg) for 2" focuser 159,- Bevásárlókocsi
zen2-ami-045-t2
amici45LA2
Erecting Amici diagonal (Lacerta, 45 deg), hybrid modell for T2/1.25" focusers 99,- Bevásárlókocsi
zen2-ami-090-la
amici90LA2
Erecting Amici diagonal (Lacerta, 90 deg) for 2" focuser 215,- Bevásárlókocsi

Foto

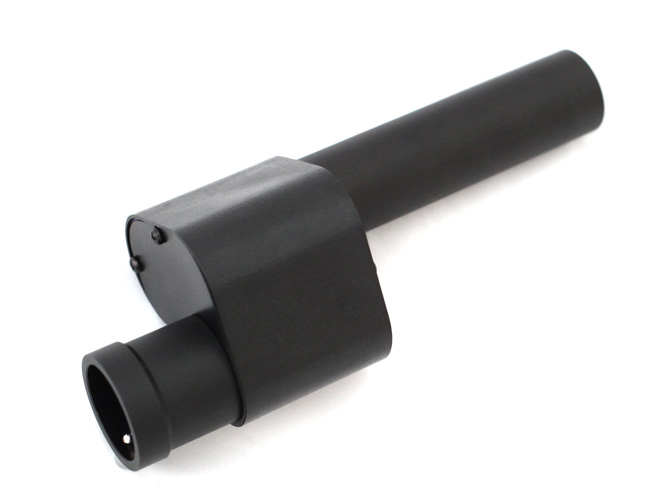

Porrosystem for Newton (31,7mm)

(zenit-porro-nn)

l

l

Cod Nomele Description Pret (Euro)
zen1-por-000-nn
Porro317
Erecting prismsystem with Barlow for newton telescopes (1.25") 48,- Bevásárlókocsi

Flip-Mirror & Off Axis Guider

(zenit-flip-nn)

Vixen Klappspiegeleinheit: Im Handumdrehen können Sie mit Hilfe dieses ungemein praktischen Teils den Strahlengang in zwei Richtungen lenken. Die beiden Okularhülsen erlauben z.B. die gleichzeitige Montage eines Okulars und einer Digitalkamera mit Okularprojektion. Je nach Okular ist das System nahezu homofokal, so dass Sie kaum oder gar nicht nachfokussieren müssen. Außerdem ist der Klappspiegel mit einem T2-Außengewinde zur Aufnahme von T-Ringen für Spiegelreflexkameras ausgestattet. Teleskopseitig erfolgt der Anschluss über eine 50.8mm-Steckverbindung.

Mithilfe unseres Off-Axis Guiders können Sie parallel zum Bild, das in Ihrer Kleinbildkamera erzeugt wird, die Nachführung per Fadenkreuzokular kontrollieren.

l

Cod Nomele Description Pret (Euro)
zen2-flp-xt2-vi
flip
Flip mirror for 2" focuser (Vixen, Art. Nr. 2680) 98,- Bevásárlókocsi

Herschel prism

(sonne-herschel-ru)
 Foto



SUBSKRIPTIONS-ANGEBOT:
Bei Vorauszahlung bis 20. April 2014 (Lieferung Ende April) gewähren wir 15% Preisnachlass (Endpreis: 138 EUR)


Der Herschelkeil (oder Herschelprisma) ist zur Beobachtung der Sonne. Das Funktionsprinzip stammt vom W. Herschel.
Sowohl die Scopium als auch die Lunt Herschelkeile können in Refraktoren bis 150mm verwendet werden und zeigen deutlich mehr Kontrast im Vergleich zu den günstigen Folienfiltern. Die Umbra und Penumbra der Sonnenflecken setzen sich deutlicher von der Sonnenoberfläche ab, auch die zarte Granulation gewinnt. Man benötigt unbedingt einen starken ND3 Graufilter. Ein zusätzlicher Polarisationsfilter kann zur stufenlosen Helligkeitseinstellung verwendet werden, da das Sonnenlicht bereits im Herschelkeil polarisiert wird. Auch ein Solar Continuum Filter hat noch genug Licht, selbst an einem 80mm Refraktor, er beruhigt die Luftunruhe und hebt den Kontrast.
Die Herschel-Konstruktion nutzt das Reflexionsgesetz: durch die 45°-Stellung der ersten Glas/Luft-Fläche wird ca. 4% des Sonnenlichtes zum Okular reflektiert. Dies entspricht in etwa den Reflexionsverlust von unvergüteten Glas/Luft-Flächen. Das in das Glas eintretende restliche Licht, also ca. 96%, wird zum Einfallslot hin geleitet.

Das Scopium Herschelprisma hat sowohl 1,25" also auch T2 Anschluss okularseitig, das T2 positiv Gewinde kommt zum Vorschein wenn man den 1,25" Stutzen abschraubt. Teleskopseitig gibt es ein T2 Innengewinde, wo entweder direkt am Teleskop verschraubt, oder ein optionaler 1,25" Anschluss angebracht werden kann

WICHTIG: Die Scopium Herschelprismen mit kurzer T2-Bauweise ermöglichen oft, mit DSLR Kameras den Fokus zu erreichen! Der Gesamtlichtweg vom Teleskopseitige T2 Gewinde bis zum Kameraseitigen T2-negativ Gewinde ist nur 68mm, bis zum T2-positiv Gewinde 71mm. Die berüchtigte Tubuskürzen kann dadurch meistens vermeidet werden!

l

Cod Nomele Description Pret (Euro)
zen1-sol-her-in
LHerschel1
Herschel prism (Lunt 31,7mm) with ND3 blockfilter 215,- Bevásárlókocsi
zen2-sol-her-in
LHerschel2
Herschel prism (Lunt 50,8mm) with ND3 blockfilter 349,- Bevásárlókocsi
zen1-sol-her-sc
SHerschel
Scopium Herschel prism incl. ND 3,0 filter and heat shield (different colors can be order) 163,- Bevásárlókocsi

Foto
