Die hier aufgelisteten Steuerungen (außer die 2 Economy Modelle) sind quarzgesteuert, für guten Gleichlauf. Sowohl die Einachsen- als auch die Zweiachsensteuerung werden komplett mit Motor, Steuerung und Stromversorgung geliefert. Mit dabei ist auch eine Kupplung, damit kann man die Achsen auch noch manuell verstellen. Mit diesem Hilfsmittel sind sehr schöne Astrofotografien möglich.

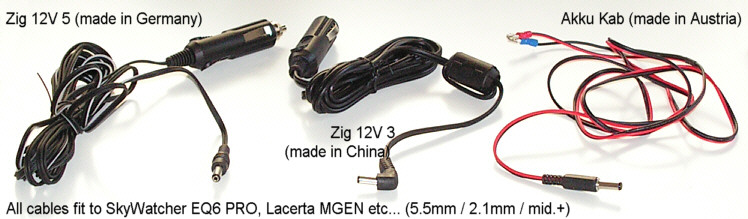

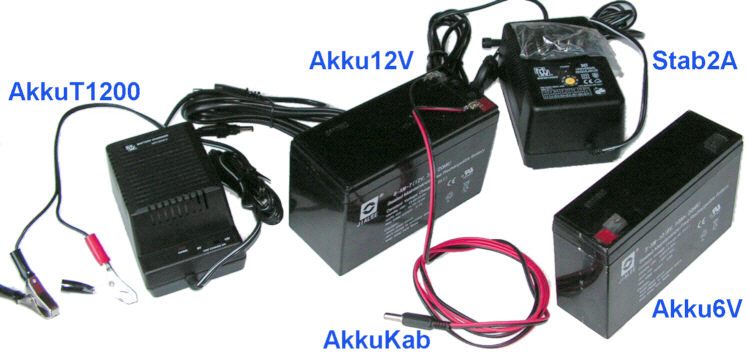

Strom: 6V für Synta Motoren, bzw 12V für die Astro5 Steuerung.

l

Deutscher Text in Arbeit

l

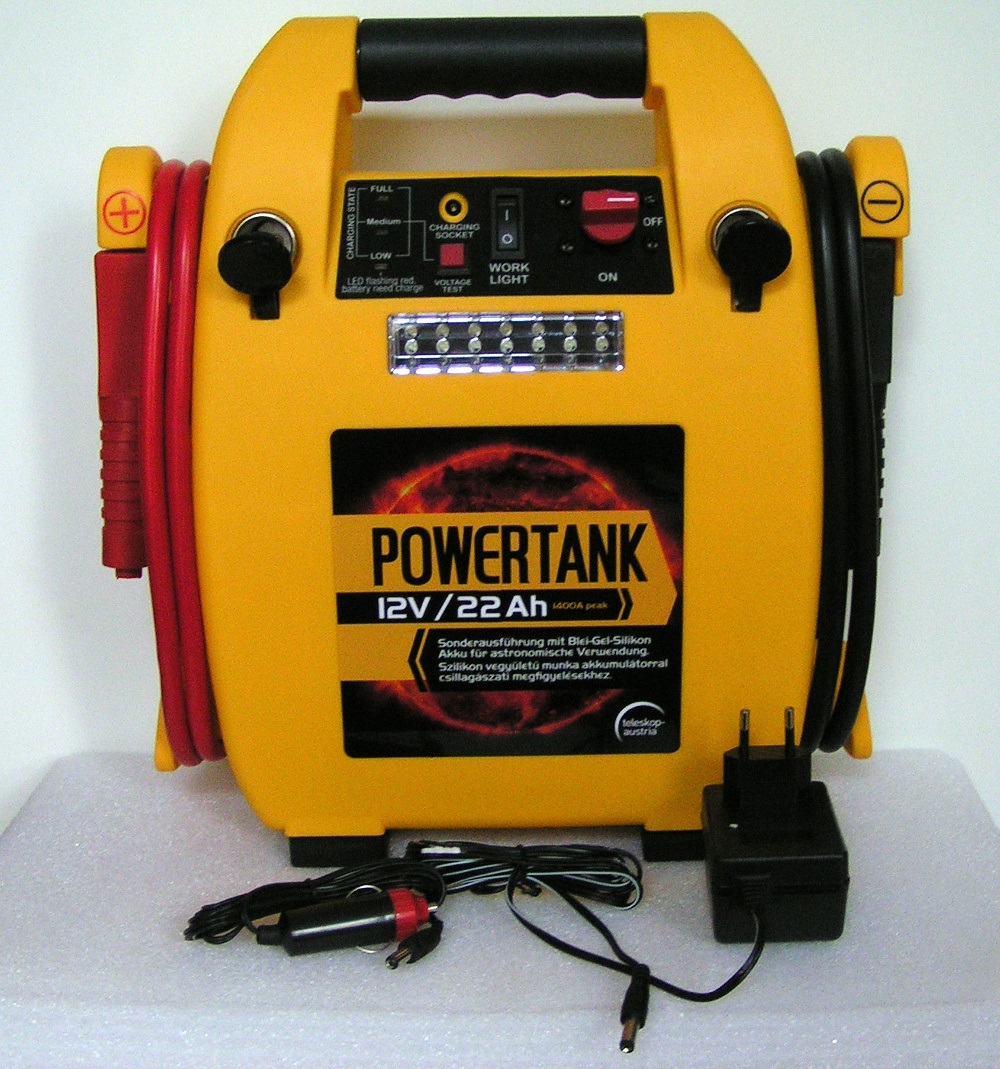

Die allermeisten Powertanks aus Fernost beinhalten einen Bleiakku mit Säure, und durch die hohe Selbstentladung kommen die oft nach dem Import auf den Seeweg schon tief entladen an, was die Kapazität und Lebensdauer des Akkus drastisch senken kann. Wir haben uns daher intensiv bemüht eine hochwertigere Alternative zu finden. Die herausragenden Eigenschaften dieses Akkus sind die geringe Selbst-Entladung welche ihn von herkömmlichen Säure-Akkus unterscheidet, und die 50% höhere Kapazität. Damit sind Sie auch in den letzten Stunden der Nacht nicht ohne Strom, und die lange Lebensdauer entlastet ihr Budget!

- 24 Ah Silikon.Gel Akku (hält sehr lang und ist wartungsfrei ? verliert pro Jahr nur ca. 2% Ladung)
- Ausgänge: 2x 12V Zigaretten-Anzünder (12,0-13,6V) und 1x USB (5,0V)
- Startkabel für PKW mit Klemmen inkludiert, können per Drehknopf stromlos gemacht werden
- Lampe: 2x LED-Reihe
- Farbe: Sand-Gelb

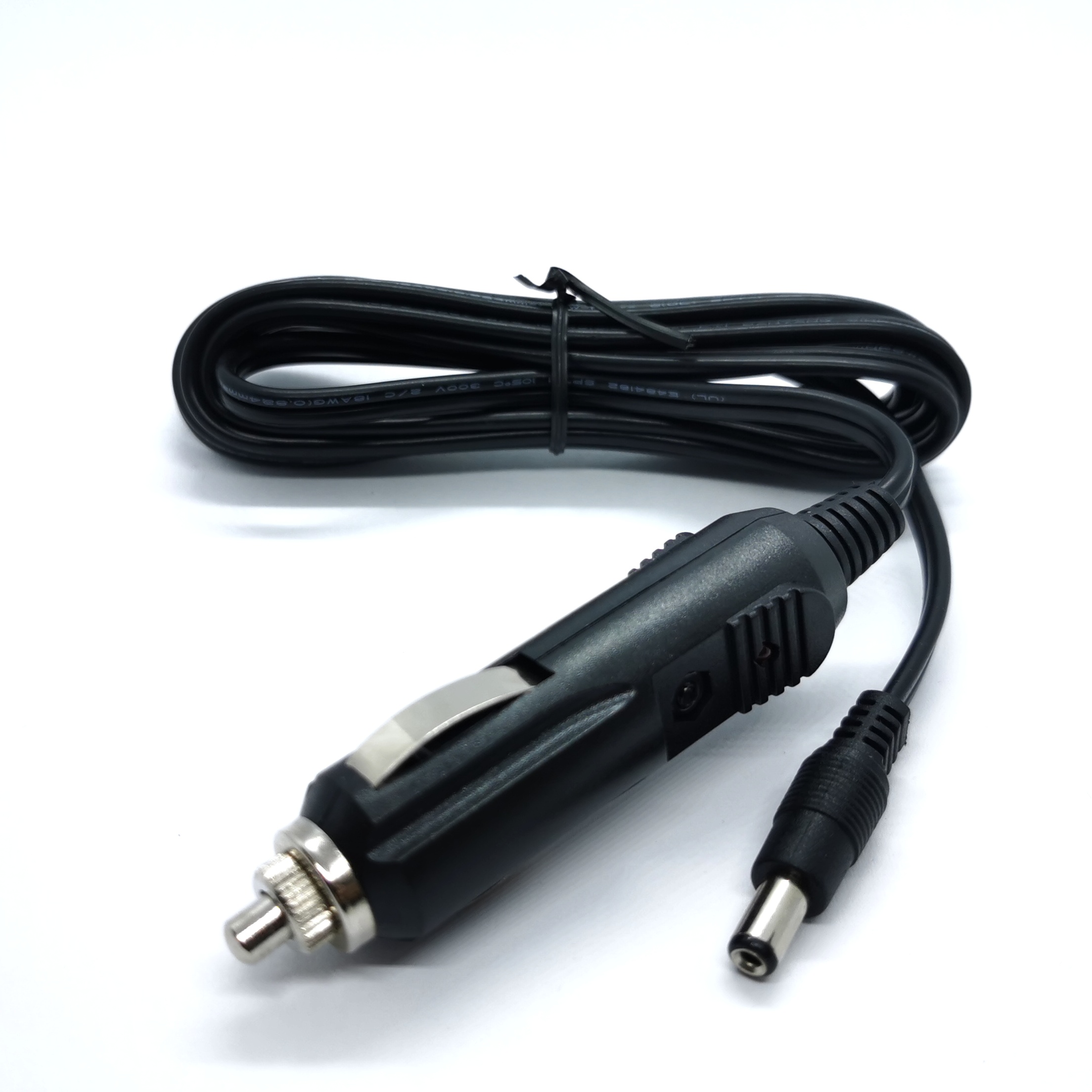

- Ladegerät und ein Zigaretten Anzünder Kabel sind im Lieferumfang enthalten

Was ist ein Blei Gel "Silikon" Akku?

Im Englischen werden sie VRLA-Batterien genannt, Valve Regulated Lead Acid oder sinngemäß übersetzt: Bleibatterie mit Überdruckventil. Tatsächlich haben alle wartungsfreien Bleiakkus ein oder je Zelle ein Überdruckventil, weshalb sie auch nicht auf dem Kopf stehend betrieben werden sollten. Damit das ganze funktioniert, muss also die Säure irgendwie gebunden werden. Dies geschieht z.B. durch Zugabe von Kieselsäure, welche die Batteriesäure, übrigens verdünnte Schwefelsäure, zu einem Gel erstarren lässt. Daher rührt auch der landläufig bekannte Oberbegriff ?Gel Batterie? oder "Silikon-Akku". Die Gel-Batterie ist eine Bauform des wartungsfreien Akkus.

l

Deutscher Text in Arbeit

l

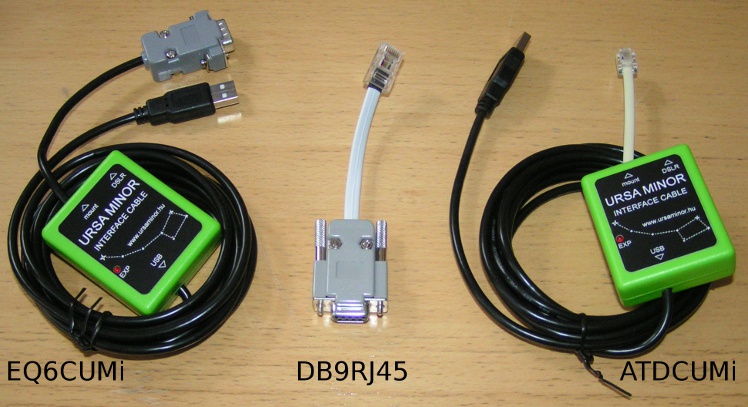

Durch UrsaMinor Interface ist es möglich eine motorisierte Steuerung ohne Handbox, direkt vom Computer zu steuern. Ob nachführen (z.B. Azimutale Montierungen, inkl. Dobson), guiden (motorisierte, aber kein GoTofähige Montierungen), oder positionieren (GoTo, aber auch Autotrack Dobson) möglich, hängt allein von den Motoren, bzw. denen maximale Geschwindigkeit ab.

Die Interface haben computerseitig entweder USB, oder BlueTooth Anschluss (die alte Interface zu RS232 werden nicht mehr hergestellt) und arbeiten mit beiden Ursa Minor, aber auch mit vielem fremden Softwares optimal zusammen.

Achtung, bei der Verwendung von USB Zubehör mit Papywizard (z.B. ATDCUMi) wird manchmal der COM Port in Papywizard nicht richtig angezeigt. Der COM Port muss dann entweder eine Nummer höher oder niedriger eingestellt werden. (Papywizard-Bug!!!)

Caution, if using USB connection (e.g. ATDCUMi), sometimes the COM port number is not correctly displayed in Papywizard. Then one of the neighbour numbers (up or down) has to be used. (Papywizard-Bug!!!)

Mehr Info (Englisch): http://www.ursaminor.hu/skytour_features_en.html

l

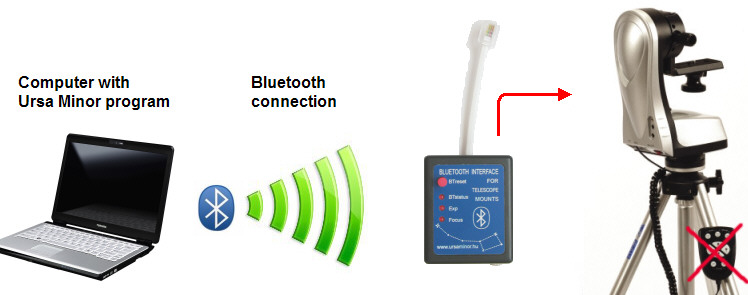

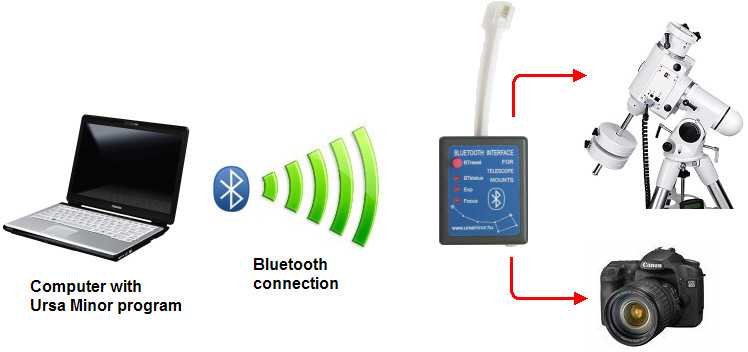

Neuere Laptops haben standardmässig eine eingebaute Bluetooth Einheit, mit deren Hilfe die Montierung auch ohne Kabel angesteuert werden kann. Wir brauchen lediglich das UrsaMinor Bluetooth Interface statt der herkömmlichen Handsteuerbox an die Montierung anschliessen. Die Steuerung der Montierung erfolgt mit dem UrsaMinor Planetariumprogramm genau so, als ob der Computer durch ein Kabel mit der Montierung verbunden wäre.


Achtung, bei der Verwendung von USB Zubehör mit Papywizard (z.B. ATDCUMi) wird manchmal der COM Port in Papywizard nicht richtig angezeigt. Der COM Port muss dann entweder eine Nummer höher oder niedriger eingestellt werden. (Papywizard-Bug!!!)

Caution, if using USB connection (e.g. ATDCUMi), sometimes the COM port number is not correctly displayed in Papywizard. Then one of the neighbour numbers (up or down) has to be used. (Papywizard-Bug!!!)


YouTube Link aus Japan: www.youtube.com/watch?v=zeBX6QN_nFM
Forum: http://blog.t-photoworks.com/?eid=990629

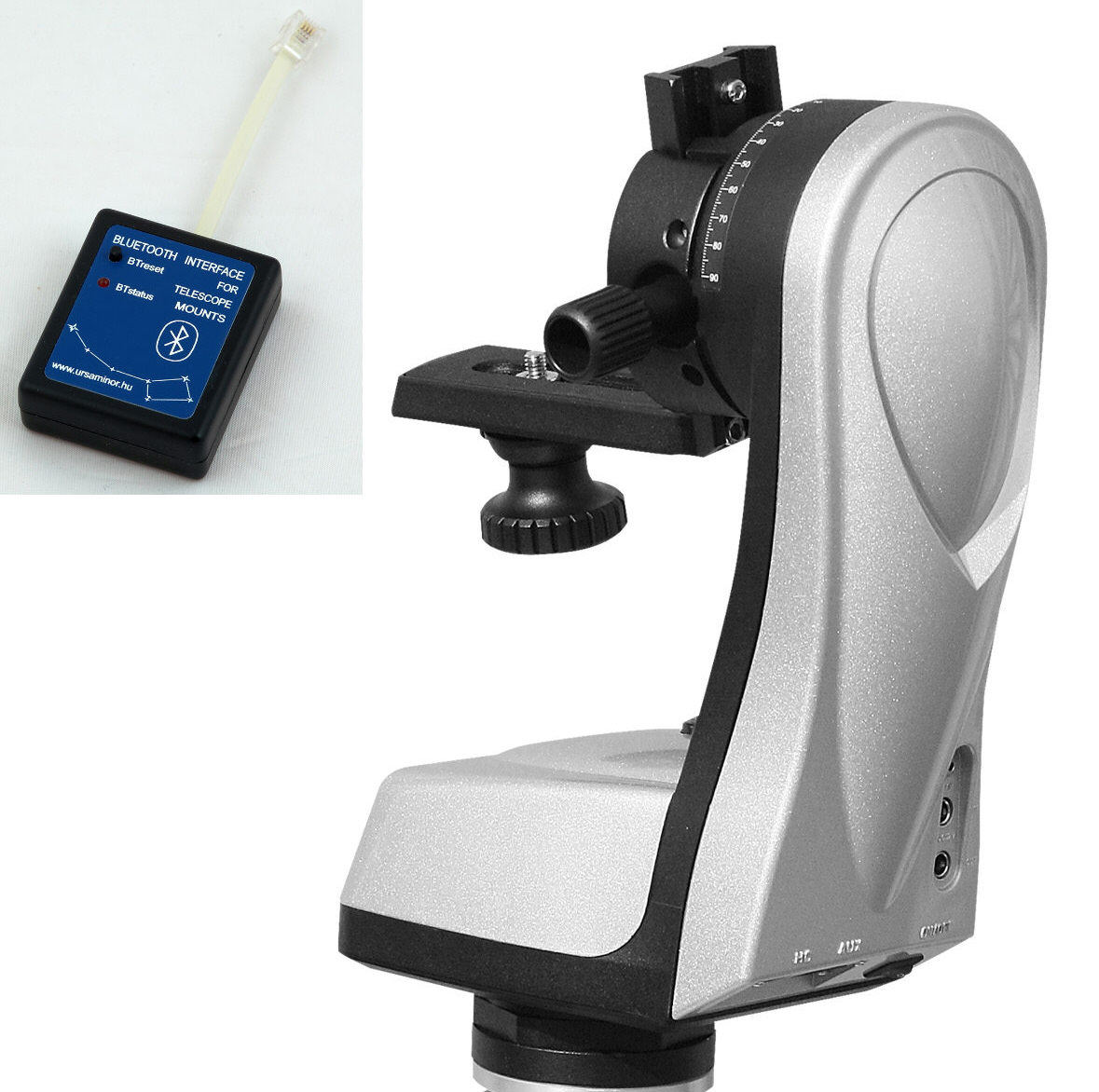

Most of the new laptops have built-in bluetooth radio. The olders can be easily upgraded with USB port Bluetooth modules. With bluetooth connection we can control our telescope mout without wires. This bluetooth interface compatible with Skywatcher Autotracking and Merlin mounts. Just put this module into the handcontroller socket of the mount, and your mount will be ready to controlled wirelessly. The operation with the Ursa Minor Planetarium program is similar as the connection made by wire.

On the module, there is a reset button and a status led. The led can indicate the following states of the connection:
Dark
The module is not powered. Please check the power connections of the mount!
Fast blinking (2Hz)
The module is not paired to any computer. In this case it does not accept connections, but it is ready to be discovered by a computer.
Slow blinking (1Hz)
The module is paired with a computer. It is ready to accept connections. If you press the reset button, the module will forget the pairing, and comes back to unpaired state (fast blinking).
Continuous lighting
Connection established with a computer. It indicates that a program (typically the Ursa Minor Skytour or Pro) built the connection to control the telescope.

YouTube Link: www.youtube.com/watch?v=zeBX6QN_nFM

l

l

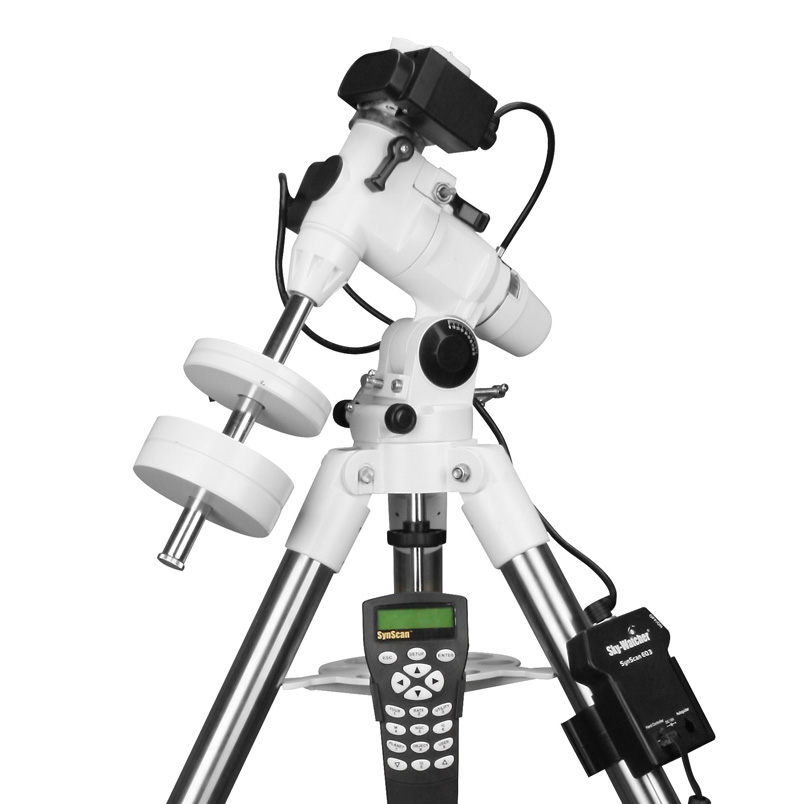

Mit dem GoTo-Upgrade-Set für EQ3 und EQ5 können Sie nicht nur die EQ3 EQ5, HEQ5 oder EQ6, sondern auch die schrittzahlkompatiblen Celestron CG4, Omni, und noch v.a. Montierungen nachrüsten!

Die schnelleren Schrittmotoren werden - wie gewohnt - an den zwei Achsen montiert (EQ3, EQ5), bzw.ausgetauscht (HEQ5, EQ6). Die Elektronik ist mit der der EQ6 SynScan baugleich. Die Handbox ist auch die gleiche, die auch bei EQ6 oder HEQ5 benützt wird und ist upgradefähig (Vers. 3.x).


INFO: Einbau und Getriebegeräusch-Optimierung hier zu sehen

l

l

l

l

l

Hier listen wir auf alle SkyWatcher GoTo-fähiger Handboxe

Skywatcher Synscan Tour
Es handelt sich um ein kleines Handgerät mit Touchscreen, das eine Vielzahl von äquatorialen und azimutalen Montierungen aus dem Hause Synta (Skywatcher, Celestron, Orion US...) Goto steuern kann und gleichzeitig als Planetariumsprogramm dient. Es wird einfach statt der originalen Steuerbox angesteckt, eine RJ45 Kupplung ist im Lieferumfang.
Der eingebaute Kompass und Neigungsmesser ist genau genug um, gegen den Himmel gehalten, den entsprechenden Ausschnitt am Display zu zeigen. Ein Tippen mit dem Finger oder dem mitgelieferten Stick lässt das Teleskop zum gewünschten Punkt schwenken (siehe Foto)
Natürlich kann man auch aus den vielen enthaltenen Katalogen auswählen, oder eine Tour der besten Objekte machen.
Was uns beim Antesten mit EQ6Pro überrascht hat, war die Präzision des Goto - nach 3 Sterne Alignment waren alle angefahrenen Objekte nahe der Bildfeldmitte bei 113x Vergrösserung (120/900ED und 8mm Okular), trotz Konusfehler. Es ist auch eine eigene Funktion zum Präzisieren des Goto inkludiert, dabei wird ein dem Objekt naheliegender heller Stern angefahren und muss zentriert werden, die folgende Positionierung ist besonders präzis.
Nett ist auch, dass man mit dem Scrollrad dann reinzoomen und Objekte in der Nähe bequen anfahren kann.

Enthalten sind auch Multimediainhalte, die am Bildschirm angezeigt werden und per Kopfhörer oder Lautsprecher zu hören sind. Alle Parameter wie Displayhelligkeit etc. sind fein einstellbar, es kommt zu keiner Blendung im Dunkeln.
- Kompatibel mit folgenden Montierungen (Auswahl):

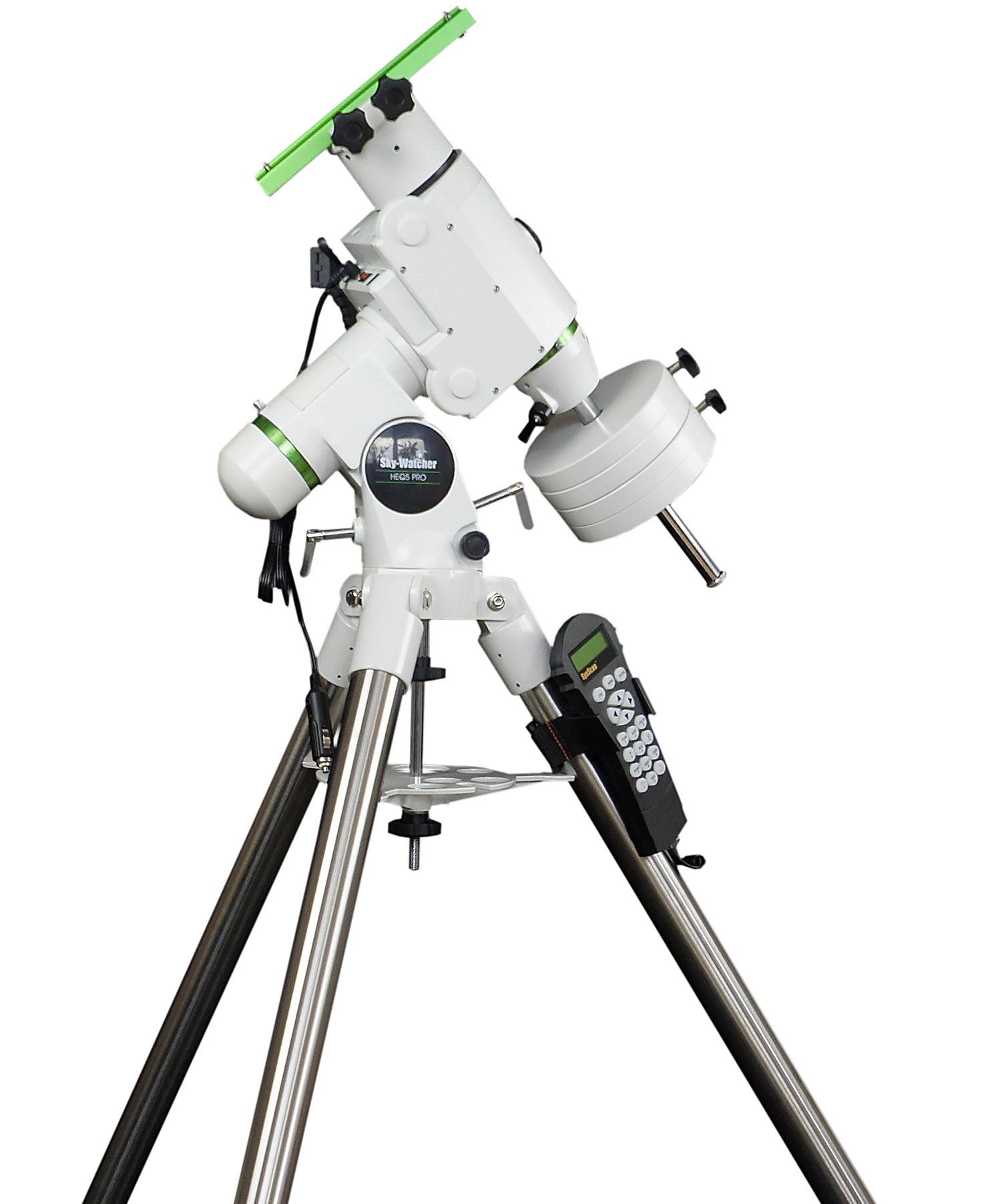

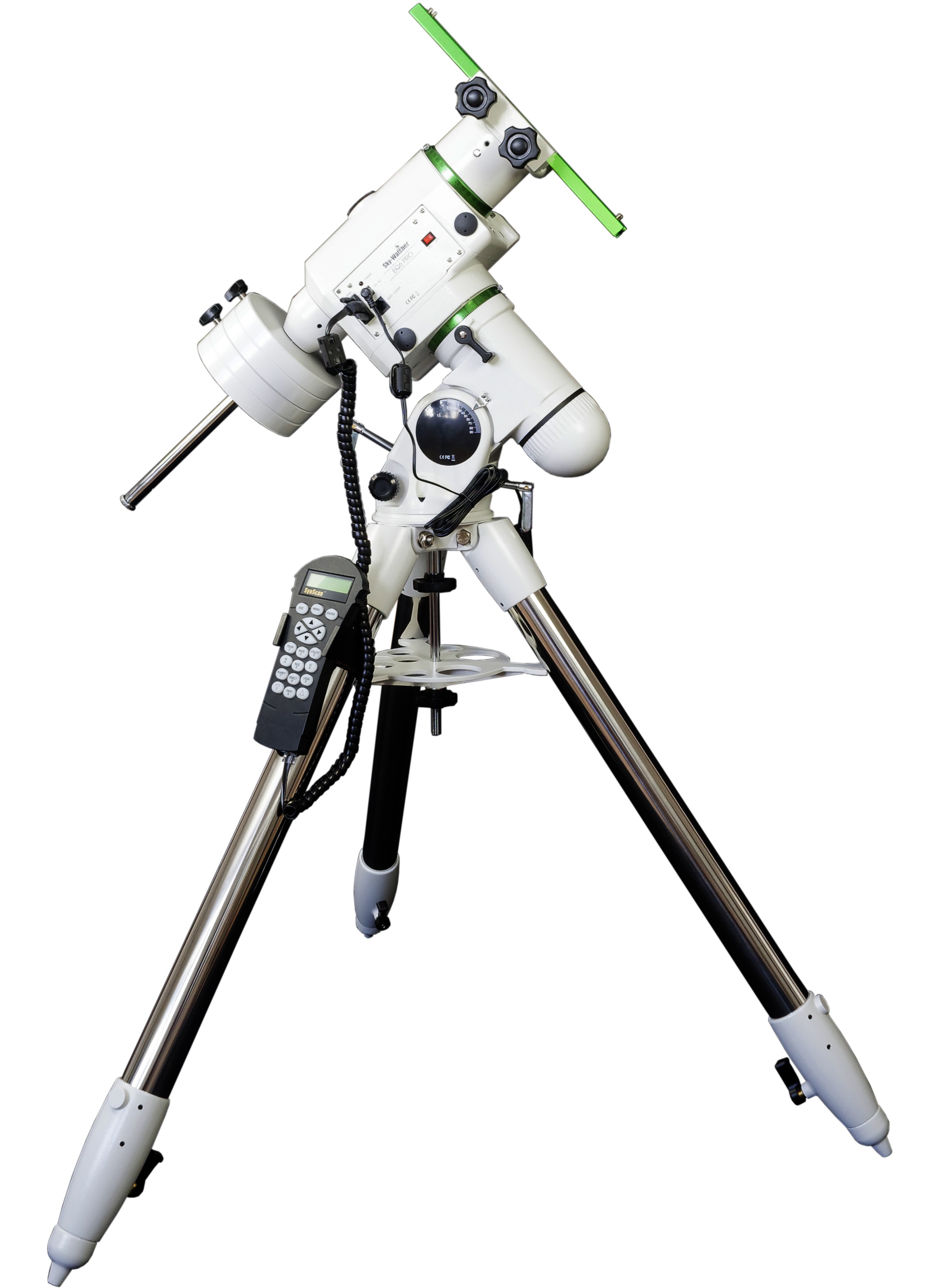

Skywatcher äquatorial (EQ6Pro, HEQ5Pro, EQ5Pro, EQ3Pro)
Skywatcher azimutal (AZ Goto, Goto Dobsons, Merlin)
Celestron äquatorial und azimutal (CGEM etc, NexStar GT-80 etc...)
- Stromversorgung: interne Li-Batterie (ähnlich einem Mobiltelefon), funktioniert aber auch ohne diese wenn an eine Montierung angeschlossen.
- editierbarer Anwenderkatalog, Zugriff und Editieren auch über PC
- erweiterte Funktionen: Rechner, Notizbuch, Audiorekorder, Kompassanzeige, und sogar Feng Shui und Kua Berechnungen!

Skywatcher Synscan (standard)
Standard Handbox für NEQ3/5/6 GoTo Montierungen. Mehr Info bei der Bedienungsanleitungen (Support).

l

Der UrsaMinor MC3 ist eine universeller Schrittmotor-Steuerung. Sie wurde für astronomische Zwecke entworfen, kann aber sehr vielseitig eingesetzt werden: Z.B zur Ansteuerung von motorisierten Panorama Fotoköpfen oder zur Kamerasteuerung im Sicherheitsbereich.

Eigenschaften:
-Unterstützung von zwei Motoren: 2 Phasen, max. 1400mA peak - entspricht an den optimalen Tracking-Strom bei 3A Motoren in Reihe geschaltet (Achtung: angegeben ist immer der nominal Phasenstrom per Wicklung. Der höchstmögliche Stromwert halbiert sich, wenn je 2 Wicklungen in Reihe geschaltet werden, kann also über 1500mA kaputt gehen. Deshalb ist die Begrenzung bei 1400mA)
-Auflösung: Vollschritt bis 64 Mikroschritt (automatisch)
-gleitende Bewegung, Rampe bei Beschleunigung und Abbremsung definierbar.
-Präzise Positionierung (Goto-fähig)
-Komplett paralleler Betrieb: Zweimotorsteuerung mit zeitgleichem Impulsausgabe und Empfang für beide Motoren über serielle Schnittstellen
-Flexible Konfiguration: Strombegrenzung, Auflösung, Beschleunigungs ? und Abbremsungsparameter, Geschwindigkeitsbegrenzung separat für beide Motoren.
-kostenloses Windowsprogramm zum Konfigurieren und Austesten.
-drei Protokolle: Ursa Minor native, emuliertes Synta Skywatcher EQ5 Protokoll, basic Meade commands (nur für Autoguiding).
-Synscan Handbox kompatibel

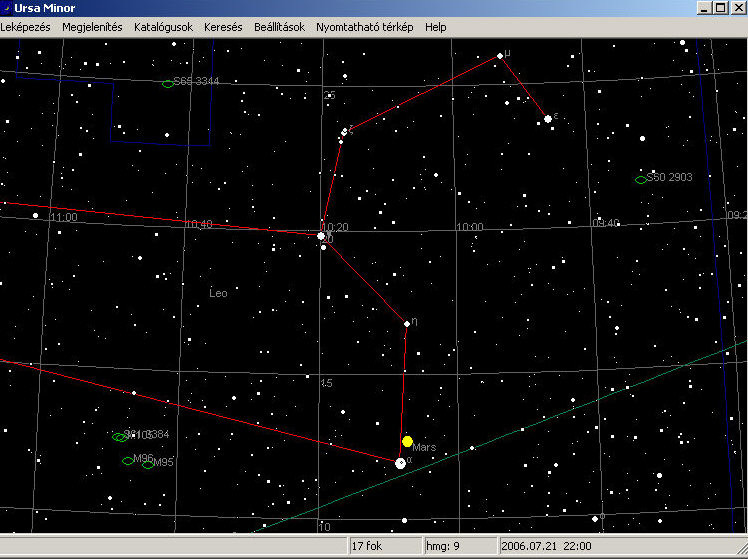

-Unterstützt von Ursa Minor Pro Software (native) und mit den meisten anderen Planetariumsprogrammen über den freien EQMOD Ascom Treiber.

Konfiguration
Das Gerät kann für optimales Zusammenspiel mit den Motoren und dem Getriebe frei konfiguriert werden. Die "Motor controller configuration" Software kann hier frei heruntergeladen werden: www.ursaminor.hu/download/mcconfig.zip
Nach der zufriedenstellenden Konfiguration einfach den "Write to EEPROM" Knopf betätigen um die Parameter in den Speicher des Geräts zu schreiben.. Beim nächsten Einschalten werden automatisch die neuen Werte geladen.

UrsaMinor MC3 is an universal stepper motor controller. Designed for astronomical telescope mounts, but it is more universal: Can be used to control panoramic photo heads and custom made timelapse devices also.

Features

-Supporting two stepper motors: 2 phase, 1400mA peak, max. 3A per winding.
-Resolution: Full step to 64x microstep (automatic)
-Smooth running, acceleration, deceleration.
-Precise positioning (goto)
-Totally parallel operation: Running two motors, transmit and receive data through the serial interfaces at the same time.
-Flexible configuration: current limit, resolution, acceleration parameters, deceleration parameters, speed limit values can be configured independently for the motors.
-Freeware Windows based program for testing and configuration.
-Three protocols: Ursa Minor native, emulated Synta Skywatcher EQ5 protocol, basic Meade commands (only for autoguiding).
-Compatible with Synscan hand control
-Supported by Ursa Minor Pro program (native) and with most of the popular astro softwares through the freeware EQMOD Ascom driver.

Configuration

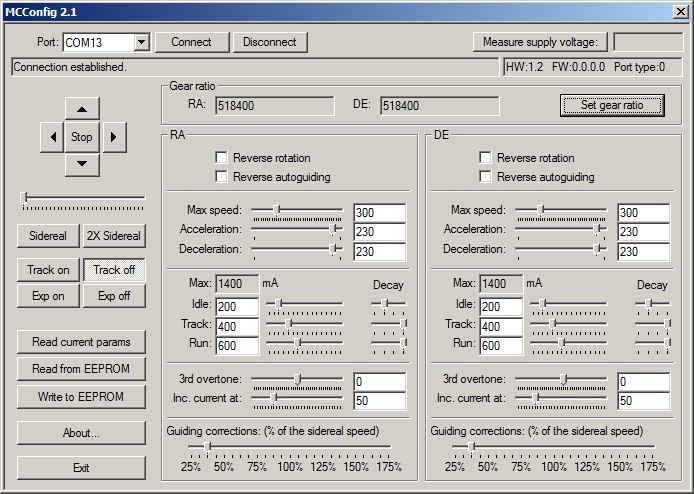

The device can be configured to best fit to the characteristics of the motors and the mount. The "Motor controller configuration" software can be downloaded from www.ursaminor.hu/download/mcconfig.zip
After you configured the controller, push the "Write to EEPROM" button to save setting to the controllers internal Flash memory. At the next startup the controller will operate with the new settings.

Pulsar-2 ist eine programmierbare Goto Steuerung für Schritt- und Servomotoren. Unterstützt LX200 und ASCOM Protokolle, ist daher in der Lage viele Montierungen anzutreiben und zu steuern.

Eigenschaften:
- Pulsar2 accepts servos or steppers.
- Input 12-24VDC (optimally 14-18V), output 2x2A
- Independent incremental encoders can be added.
- Connects to the PC via USB, Serial or LAN ports.
- Allows direct access from the internet (Internal web server).
- Has much more memory for databases (currently we have added IC and Pk).
- Steppers are driven in 2 speed dependent modes, ensuring silent and silky smooth tracking AND high goto speeds. Uses 8bit microstepping.
- AAG Cloud watcher compatible direct parking via the AUX port.
- It has a foolproof initializing menu to help setting DEC motor rotation and finding the reference star.
- Supports friction drives, calculates the total reduction automatically
- Upgrading the firmware takes 20 seconds and all user settings in the menu are protected.

Konfiguration
Das Gerät kann für optimales Zusammenspiel mit den Motoren und dem Getriebe frei konfiguriert werden.

l

Die Fernrohr-Steuerung FS2 ist für alle parallaktischen Montierungen mit bipolaren Schrittmotoren geeignet.
Mikroschritt-Betrieb: Die beiden Schrittmotoren werden mit sinus-förmigem Strom angesteuert, das bedeutet hohe Laufruhe, gleichmäßiges Drehmoment und keine Vibrationen. Dieses Verfahren wird auch als Mikroschritt-Betrieb bezeichnet.
5 frei programmierbare Geschwindigkeiten bis 3200x, zum Beispiel: 0.25x, 1x, 5x, 20x, 60x oder: 0.3x, 1x, 3x, 10x, 500x. Die maximale Geschwindigkeit hängt vom verwendeten Motor und Getriebe ab.
Nachführ-Geschwindigkeiten für Sterne, Mond, Sonne, Kometen (beide Achsen sind frei programmierbar, auch die King Rate kann programmiert werden), Erde (keine Nachführung, z.B. zum Justieren der Optik)
Handbox mit fünf großen Tasten (auch mit Handschuhen zu bedienen!). Das Kabel ist 2 bis 5 Meter lang und bis ?30°C geeignet (keine PVC-Isolierung!). 16-stellige rote LED 5x7 Punktmatrix-Anzeige als Koordinaten-Anzeige. Die Helligkeit ist in 20 Stufen einstellbar. Eingebaute rote Taschenlampe mit variabler Helligkeit.

Automatisches Schwenken zu Objekten (GoTo)
-- Alle109 Messier-Objekte
-- Eine sinnvolle Auswahl (über 3500) NGC- und IC-Objekte
-- 168 helle (reference-)Sterne
-- Sonne und Planeten
-- Freie Eingabe von Deklination und Rektaszension
-- Falls Sie das Objekt nicht sofort gefunden haben: Automatisches Suchen auf einer spiralförmigen Bahn um das Bildzentrum herum.

Autoguider und/oder Encoder anschließen
-- Gegen Aufpreis möglich, siehe Preisliste bzw. bitte kontaktieren Sie mit uns!

Spannungs-Varianten:
-- Bei der normalen FS2 Version darf die Betriebsspannung zwischen 9 und 15 Volt liegen. Alle Versionen haben einen Verpolungsschutz, eine eingebaute Sicherung und ein 1 Meter langes Kabel mit 4mm Bananensteckern. .Als Stromquelle wird eine 12 Volt Batterie oder ein stabilisiertes Netzgerät (13.8 Volt) empfohlen. Bitte verwenden Sie keine unstabilisierte Netzgeräte, weil bei diesen die Leerlaufspannung wesentlich höher als 15 Volt sein kann.
-- Die zweite Version kann von 9 Volt bis 30 Volt Betriebsspannung verwendet werden. Die maximale Schwenk-Geschwindigkeit ist bei 30 Volt etwa doppelt so groß wie bei 12 Volt. Das funktioniert mit jedem Schrittmotor, weil der Wicklungs-Strom durch die FS2 auf den eingestellten Wert geregelt wird.
-- Die dritte Version ist wesentlich teurer (ca. 1200 Euro) und hat einen eingebautem Spannungswandler. Die Betriebsspannung darf zwischen 10 und 15 Volt liegen, und der Spannungswandler erzeugt intern 40 Volt für die Schrittmotoren. Die maximale Schwenk-Geschwindigkeit ist mehr als doppelt so groß wie bei der 12 Volt Version. Wir empfehlen diese Version besonders dann wenn Sie auf eine hohe Schwenkgeschwindigkeit Wert legen und wenn Sie nur eine 12 Volt Versorgung (Autobatterie) haben.

Weitere Information: www.astro-electronic.de/fs2.htm

The FS2 Telescope Drive Unit is suitable for all equatorial mounts with bipolar stepper motors.
5 programmable Slewing Speeds up to 3200x.
The tracking speed can be selected for Stars, Moon, Sun, Comets (both axes are programmable, King Rate is possible too), Earth (no tracking at all, e.g. for adjusting the optics)
Automatic Slewing to Objects (GoTo): all 109 Messier objects, a practical selection (>3500) NGC and IC objects, 168 bright stars, Sun and planets, RA and DE

Voltage Versions:
The normal version needs a 12 Volts DC supply. Please do not use unregulated power supplies, because the output voltage of these can be higher than 15 Volts if the load is small.
The second version accepts a supply voltage between 9 and 30 Volts. At 30 Volts you have approx. twice the maximum speed compared with 12 Volts. This works with all stepper motors because the motor current is regulated by the FS2.
The third version has a built-in voltage converter. It accepts a supply voltage between 10 and 15 Volts, and the voltage converter produces 40 Volts for the stepper motors.

More Info: www.astro-electronic.de/fs2.htm
